美标中压断路器参数要求

发布日期：2026-05-22 作者：法腾电力点击：

美标中压断路器的主要标准有：
· IEEE C37.04 交流高压断路器标准额定结构
· IEEE C37.06 交流高压断路器推荐等级
· IEEE C37.11 电气控制要求
· IEEE C37.09 – 断路器试验程序
· IEEE C37.54 – 户内断路器试验

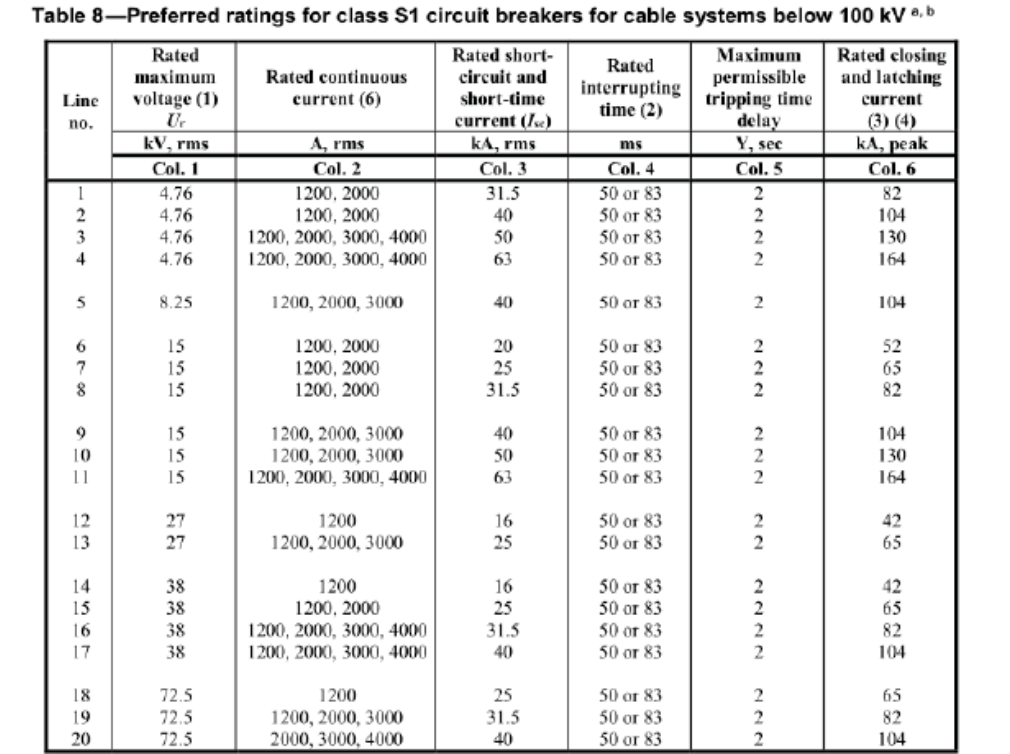

额定参数

额定电压4.76～38kV，不同于GB/IEC标准额定电流，美标额定连续电流是1200/2000/3000A，而不是1250/2500/3150A。北美标准频率是60Hz，不是50Hz，因此可以理解为3150A@50Hz在60Hz下需要降容到3000A，当然这个需要温升试验验证。美标额定短时耐受电流持续时间标准是2秒，即热稳定持续时间2秒，不是IEC要求的3秒，也不是国内普遍要求的4秒。27kV电流最大3000A，短路电流25kA，说明27kV的应用非常有限。

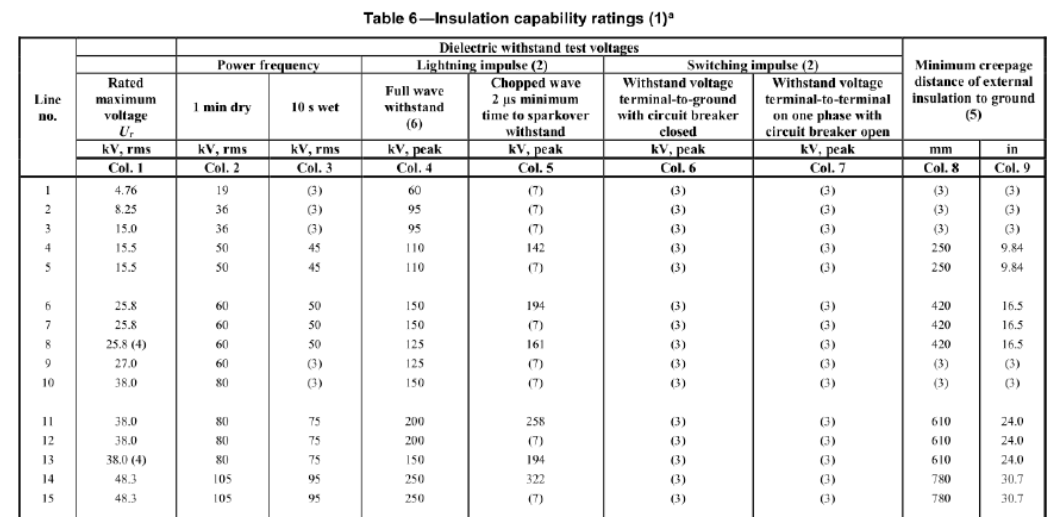

额定绝缘水平

北美中压户内开关柜的电压主要有4.76、8.25、15、27、38kV，其中8.26和15kV对应的工频耐受电压都是36kV，雷电冲击耐受电压都是95kV。27kV要求的工频耐受电压是60kV，雷电冲击耐受电压是125kV。38kV要求工频耐受电压80kV，雷电冲击耐受电压150kV。其它15.5/25.8kV等一般是户外应用的电压等级。

操作寿命要求

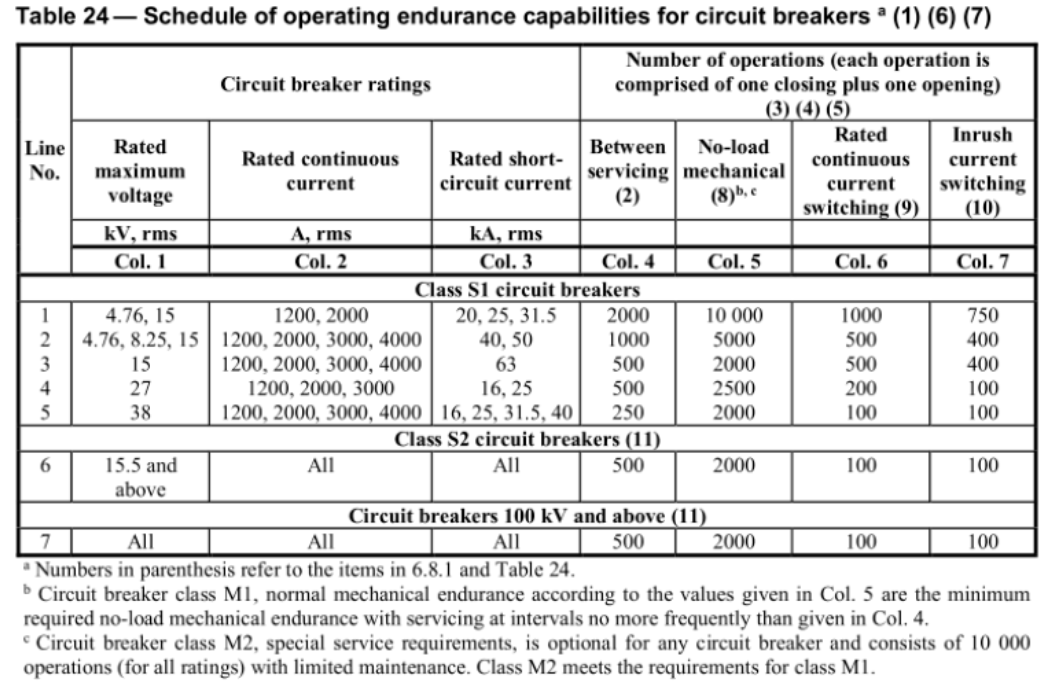

IEEE C37.04定义的寿命如下表

对于不同电压、短路开断等，机械寿命、运行寿命、额定电流下的寿命等不同。其中机械寿命No-Load Mechabical，4.76/15kV 20/25/31.5kA机械寿命10000次，4.76/8.25/15kV 40/50kA机械寿命5000次，63kA 2000次。27kV 2500次，38kV 2000次。相对于1999标准，2018标准增加了M2级别拥有严酷应用场景 M2 10000次机械寿命。

控制电压

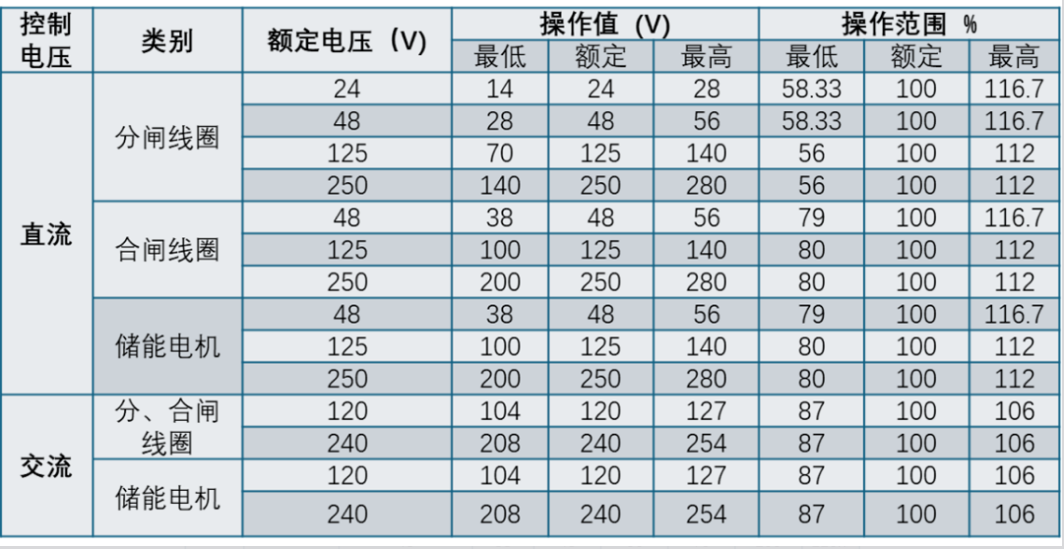

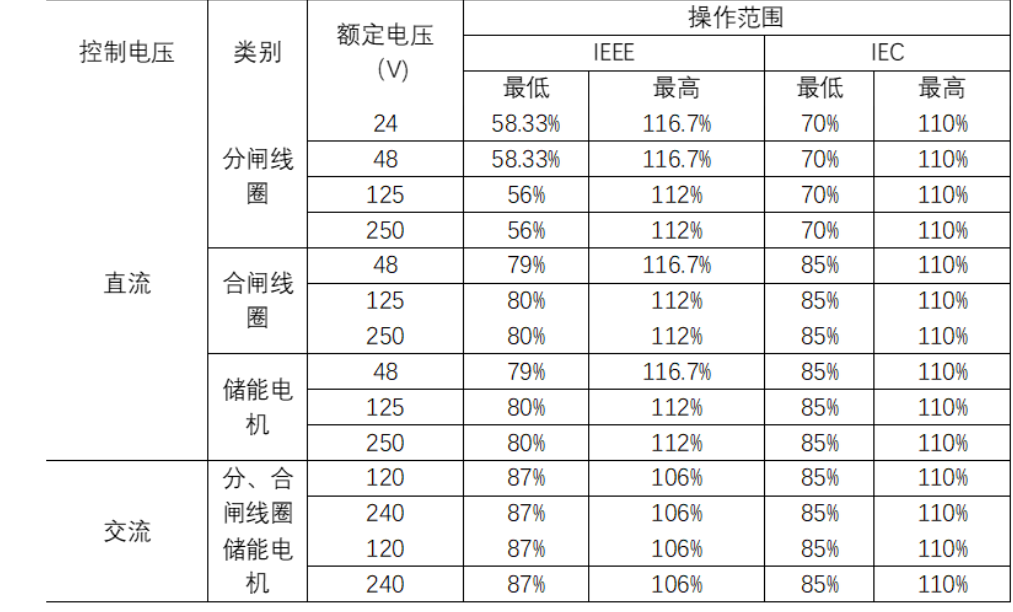

美标断路器控制电压

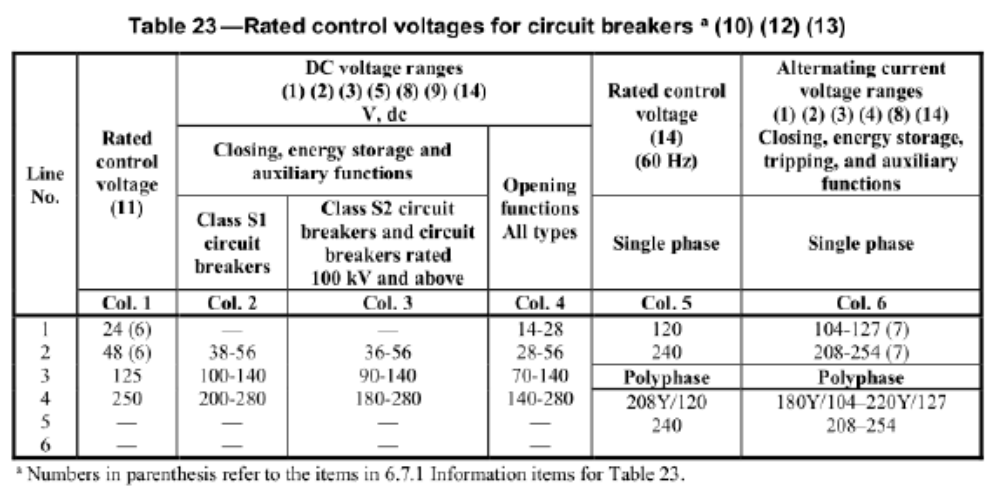

美标断路器控制电压有直流24/48/125/250V，交流120/240V。电压范围与IEC标准不同，规定有上限和下限，对于机械操作，如125V直流电源，需要在最低70V，最高140V电压进行分合闸试验，分合闸速度要在范围内。

开断试验程序

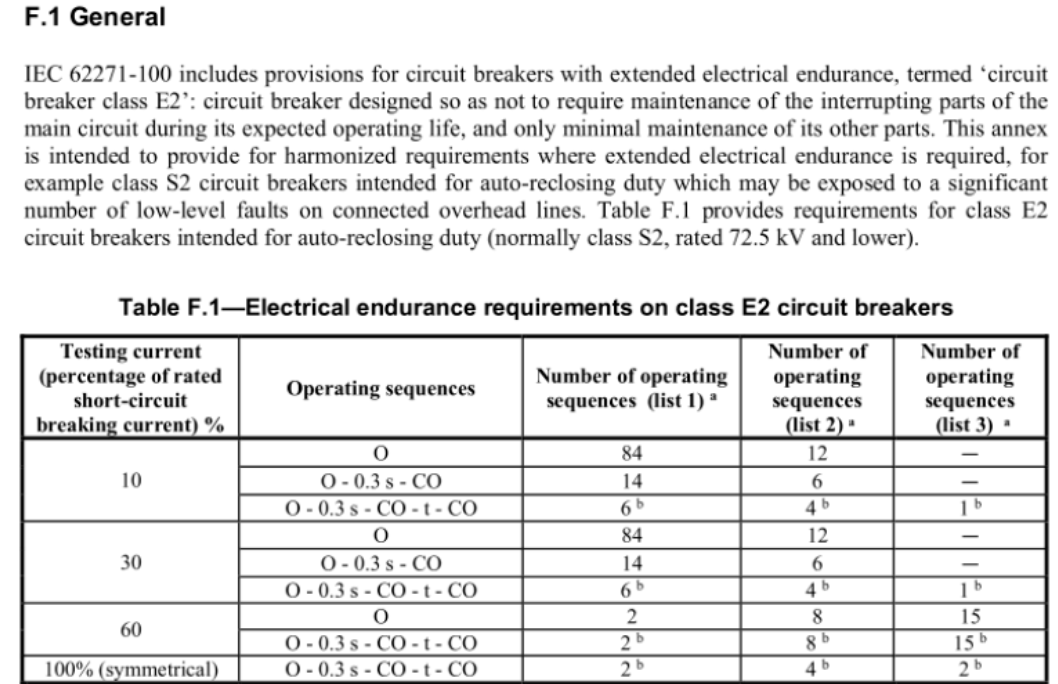

注：IEC 62271-100中规定的无自动重合闸功能断路器的基本电气耐受能力（E1类）和E2类要求与本条款所述要求不同。满足IEC 62271-100的要求可能符合，但未必完全符合本条款中基本电气耐受能力的定义。

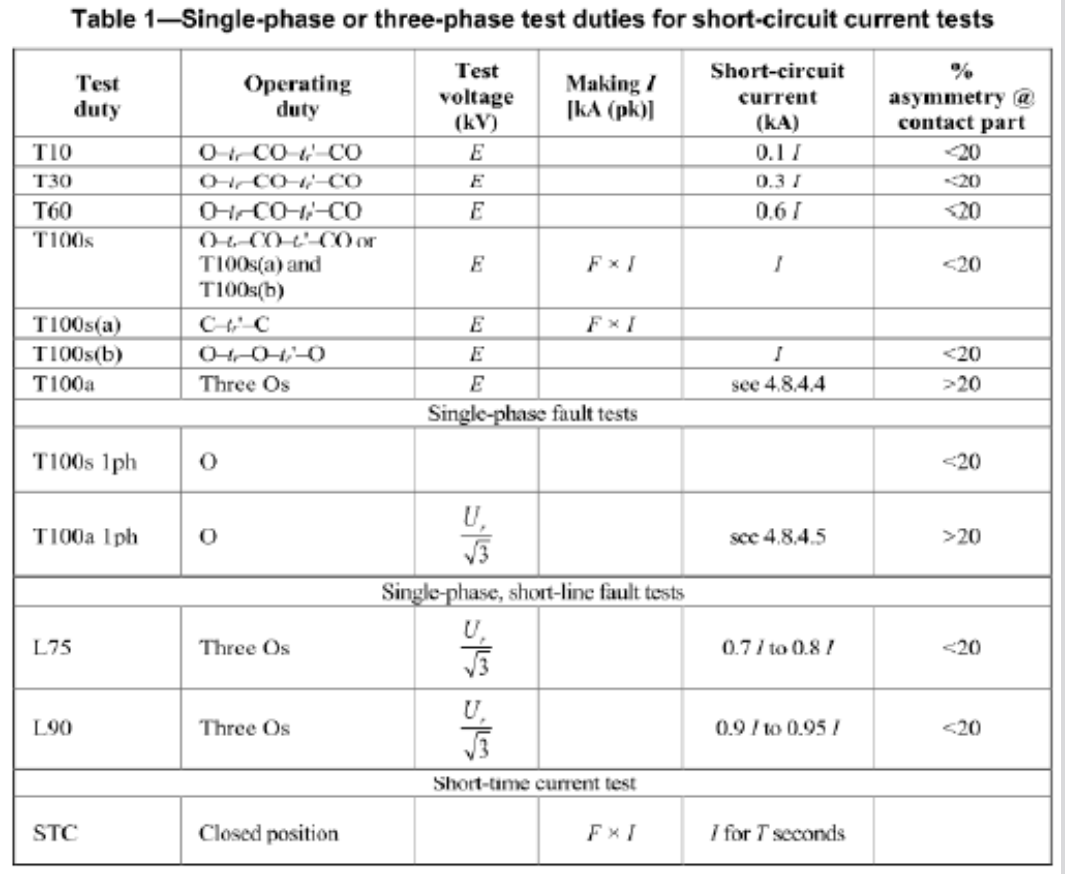

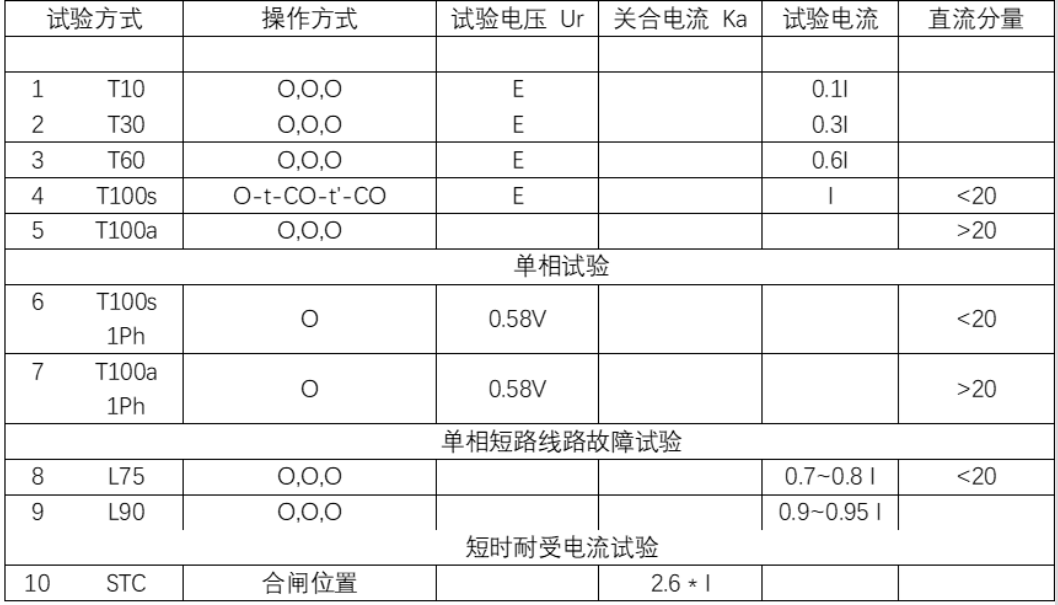

开断试验除了方式1～5 10%、30%、60%、100%之外，还有75%、90%的单相三个单分试验，T100s、T100a的单相试验。

测试方式 1、2和3包括至少两个对称的（<20% dc) 和一个在 (40%~60% dc)的不对称的短路电流；

试验后状态

1.与以前基本相同的机械条件；
2.应能在分闸位置承受其额定最大电压；
3.承载其额定连续电流而不超过其额定温升10℃以上；
4.断路器应能承受80% 的额定工频耐受值一分钟；
5.连续载流电路的电阻应小于制造商给出的最大值的200%；
7.断路器分闸时间不得超过试验前测得的相应初始值的110%；

断路器应具有下列分断性能：

a) 在其工作电压下，其所需的非对称分断能力的 85% 至 100% 之间，三个标准工作循环（O- 15 s- CO -3 min- CO 或 O- 0.3 s- CO- 3 min- CO 用于用于快速重合闸的断路器；

b) 在额定连续电流和要求的不对称分断能力的 85% 之间，多次操作，其中电流总和至少为断路器在其工作电压下要求的不对称分断能力的 800%；

相对于IEEE C37.04-1999，C37.04-2018版标准与IEC标准的融合更近了一步，大量等级定义与IEC62271-100标准一致，如M2\E2等以前版本并没有的要求。使得中压断路器产品通过一次型式试验满足两个标准更加方便，节省了试验成本。

美标断路器TRV等也不同，因此与国内常规断路器参数很多不同，必须通过试验验证，而不能直接使用，可以选择最低标准进行，即满足传统美标断路器的机械、开断次数要求，而没有必要追求E2/M2这些IEC标准后来加入美标的高参数。

本文只是标准的简单摘录，个人观点，仅供参考，具体解释权归标准制定者。
