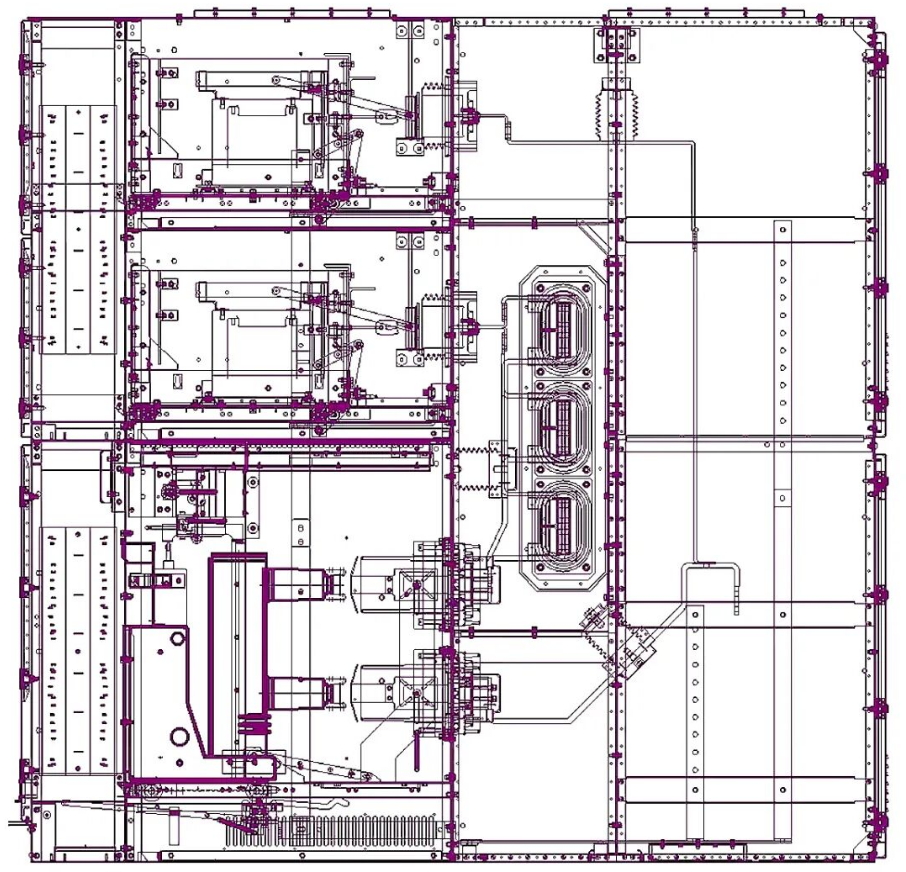

美标传统的金属铠装开关柜都是上下双层断路器布置，或是四层功能手车隔室，听起来感觉和国内双层断路器开关柜类似，而实际上还是有所区别的。

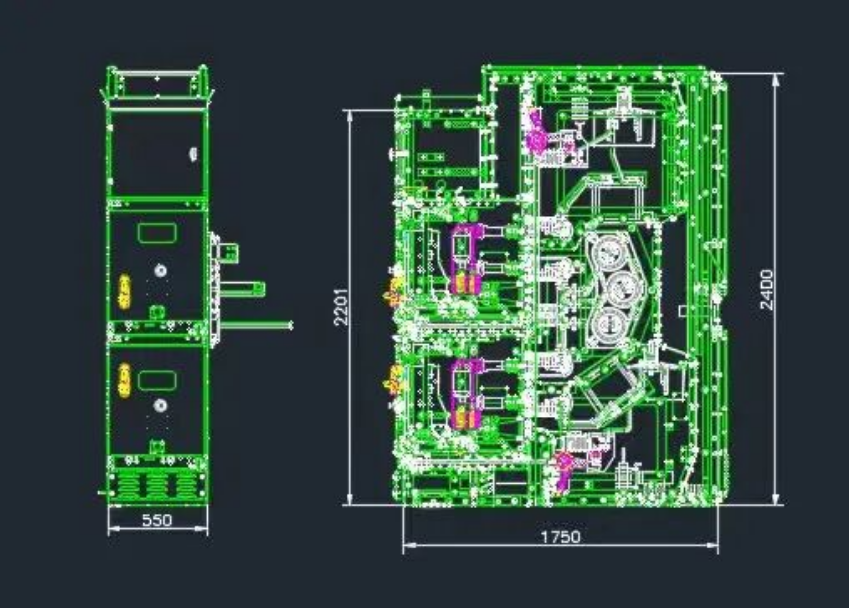

国内常用的双层断路器开关柜有两种形式，一种是开关柜最上、最下面安装，还有就是中部、下部两层布置。上下层布置，中间设置仪表室，上下回路共用一个仪表室。后柜每一个回路都需要安装电流互感器、接地开关，还有根据需要安装零序和避雷器。
国内双层柜基于GB/T3906和IEC62271-200标准以及电力DL标准等设计，形式多样，还根据具体客户需求，应用习惯设计，如国内客户要求断路器手车要方便抽出，而放在最上层对于习惯于中置柜操作的运维人员来说，抽出、转运都是十分困难的，因此中下层布置更加符合客户要求。
美标金属铠装开关柜则不然，人高马大的运维人员已经适应了有六七十年历史的的双层断路器、功能手车的抽出转运。高层、底层都不在话下，对于中置柜反而不清楚其流程了。
美标开关柜基于IEEE C37.20.2标准设计，断路器基于IEEE C37.04标准，因此关于开关柜结构的要求需要结合断路器标准一起，合理布置。
电流互感器套在触头盒上，传统美标开关柜二次装在断路器柜前，仪表直接安装在断路器隔室门板上，检修查看非常方便。还有安装在断路器隔室上的断路器分合辅助开关、断路器手车位置辅助开关，这些都高度集成在断路器隔室内部，无需断路器手车，既可以完成全部功能调试。
美标开关柜不使用接地开关，因此后柜比较简单。根据项目要求，安装避雷器，和或零序互感器。

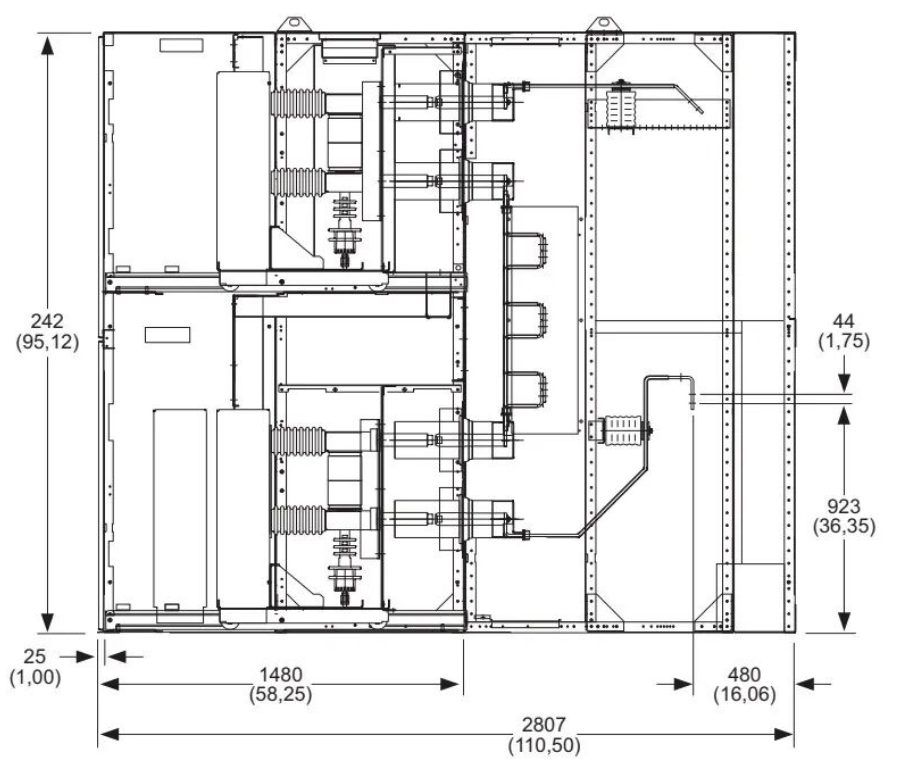

上部电缆出线通过柜后下部通道到底部电缆沟，下部电缆出线直接通过开关柜底板电缆板进入电缆沟。反之，如果顶部出线，则电缆通道安装在柜后上部，用于下部电缆出线电缆通道，上部电缆出线直接从柜顶引出。
对于15kV（系统电压13.8kV）开关柜，一层断路器隔室的高度等同于两层功能手车隔室，因此对于单层断路器进出线的柜子，就可以再安装两台功能手车，不同方案组合，如一台进线电源互感器或电压互感器和一台母线侧或线路侧电压互感器。

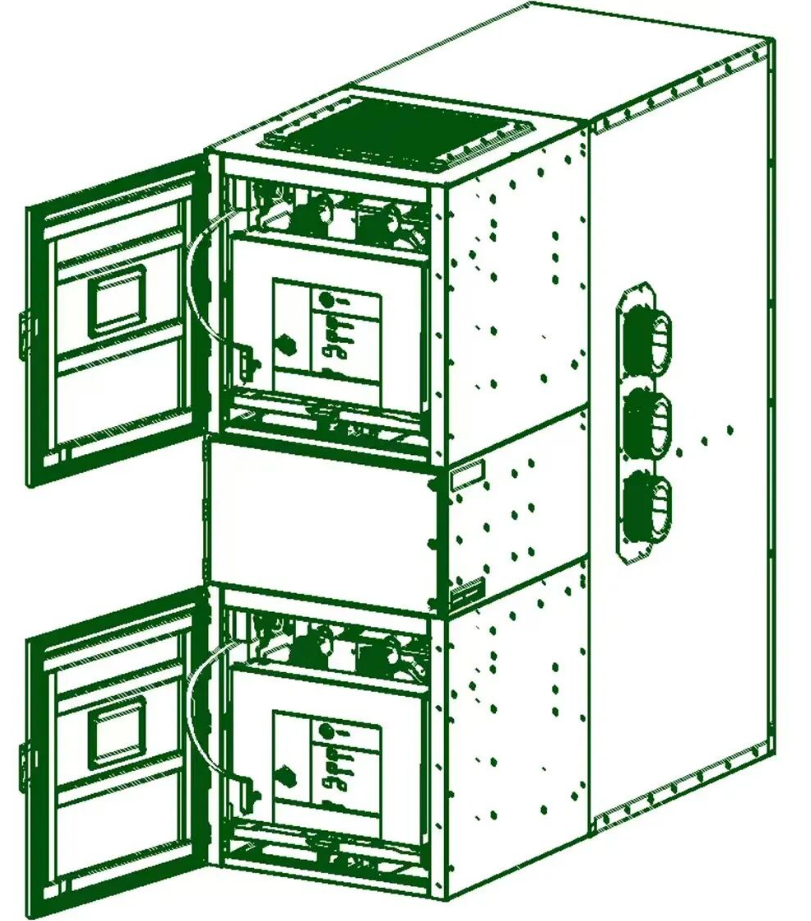

上述二次回路、仪表端子等安装在开关柜前部的设计一般适用于非燃弧要求的开关柜。但也有厂家选用上述结构作为燃弧开关柜，需要断路器隔室门板上安装有后面封闭隔室，门上再开有小的仪表门板，打开小仪表室门，即进入仪表室。

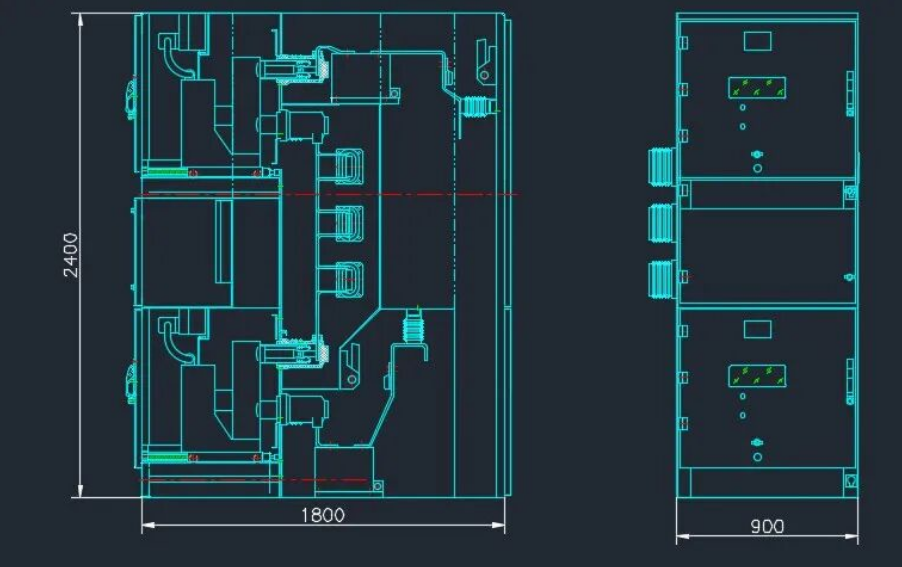

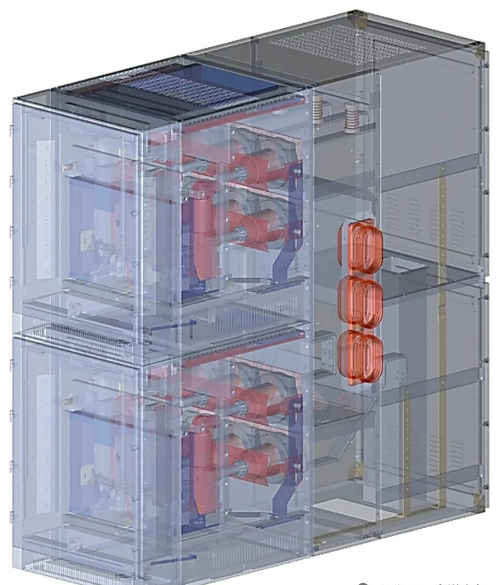

更多的具有内部电弧等级的美标开关柜采用中间布置的仪表室，仪表室安装二次回路及仪表。
