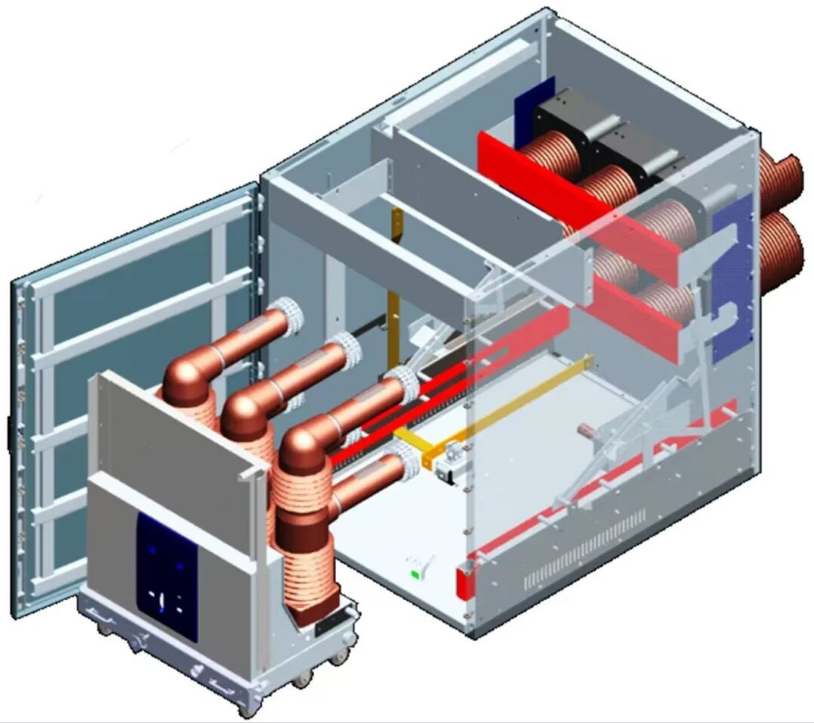

开关设备的发展趋势是小型化、智能化、低碳化。新技术、工艺、新材料的发展都促进了开关设备的小型化。美标38kV开关柜，要求紧凑布局，宽度42英寸（1066mm），而且灵活布置，需要和电压互感器手车同一台开关柜，因此需要小型化断路器。断路器隔室高度1450mm，深度1400mm。
断路器自带大滚轮，方便在地面移动。电流互感器套在触头盒上，空间利用率高。
对于国内40.5kV断路器，落地式似乎更方便，操动机构直接位于极柱底部，手车深度可以缩小，手车方便拉出柜外，无需转移手车，毕竟40.5断路器非常重，一般要300公斤左右，手车推进、拉出一个人根本无法操作，推进柜内导轨对中也不是一件简单的事，经常需要反复调整，中置式断路器通过转运手车运到柜前，对好位置锁紧后，将断路器推进手车式，挂壁式导轨直接固定在侧板上。

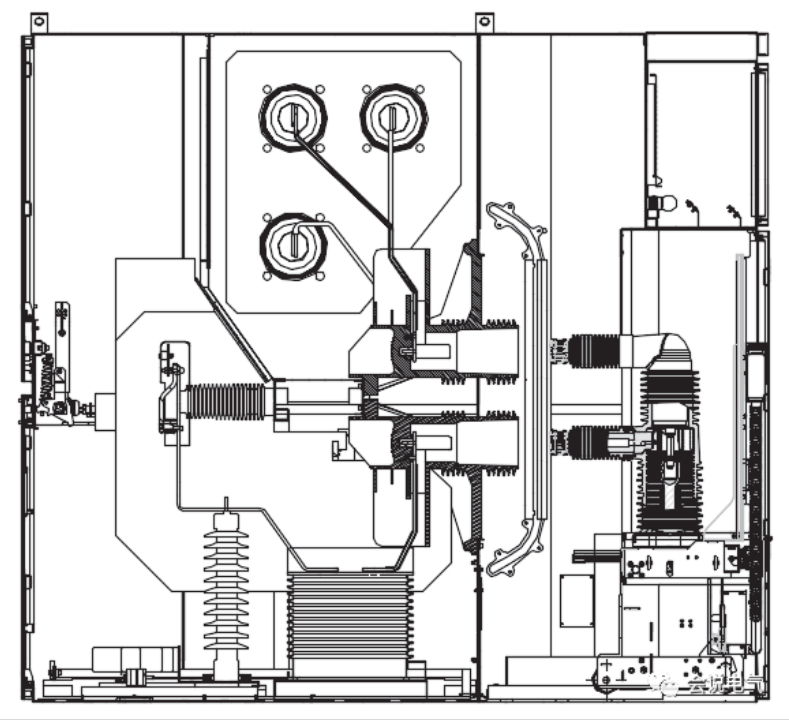

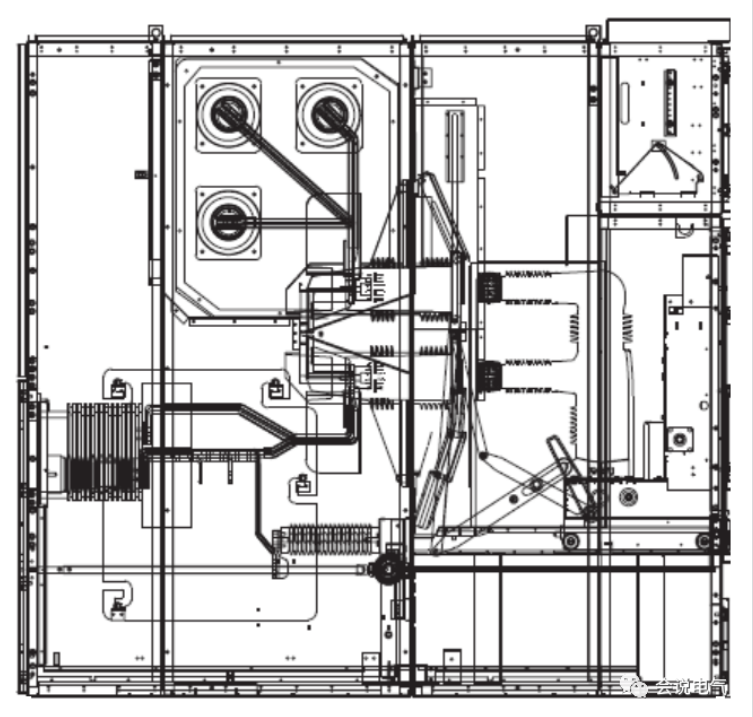

中置式断路器，操动机构在断路器极柱前部，因而整个断路器深度会大一点。而落地式断路器，操动机构在断路器极柱的下面。断路器深度可以小一点，整个开关柜的深度就可以小。
因此不论是中置式还是落地式，关键是什么样的开关柜更适合，如中压技术领先的伊顿2008年推出中置式ET2开关柜。断路器手车为真空型中置式，手车设计符合IEC62271-100、GB/T1984标准。
型式和额定容量值相同的断路器完全可互换使用。断路器手车与开关柜之间有防误操作机械联锁装置。当断路器闭合时，手车不能推进或拉出。只有当手车在工作或试验位置时，断路器才能合闸。动触头呈梅花状，表面镀银。弹性紧固允许较高的公差裕度。动静触头接触良好，主回路电阻小、温升低。

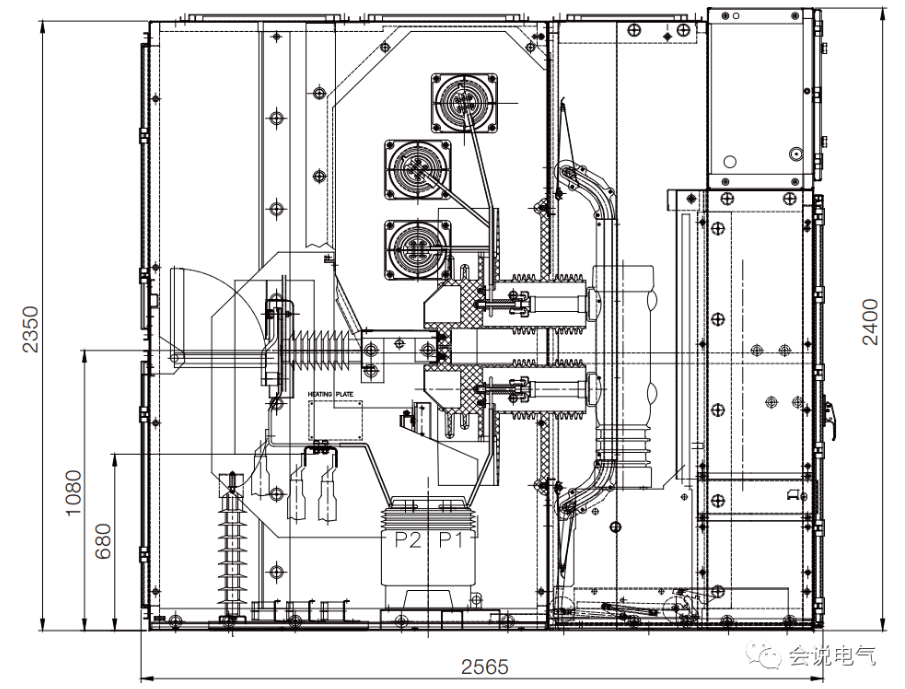

近几年，伊顿国内/IEC市场又废除了中置式40.5kV开关柜，新型ET2又采用落地式40.5kV断路器手车。究其原因，几个方面因素影响。国网标准化设计，成本因素以及库柏影响等等。新型ET2和ZS3.2以及市场上主流的KYN61基本一致，1200/1400mm宽度。
母线系统，废除了中置式ET2 D型主母排设计。
主母线及分支母线均采用高导电率的带圆角矩形铜排。
铜排表面环氧树脂涂敷或加装热缩套管，搭接处包覆绝缘扣盒。
母线系统最大额定电流3150A，短路电流31.5kA-4s。
• 环氧树脂固封的真空断路器极柱, 优越的绝缘性能通过凝露试验验
证，适应较恶劣的运行环境
• 使用伊顿最新一代的真空灭弧室，长寿命，低损耗，低截流值

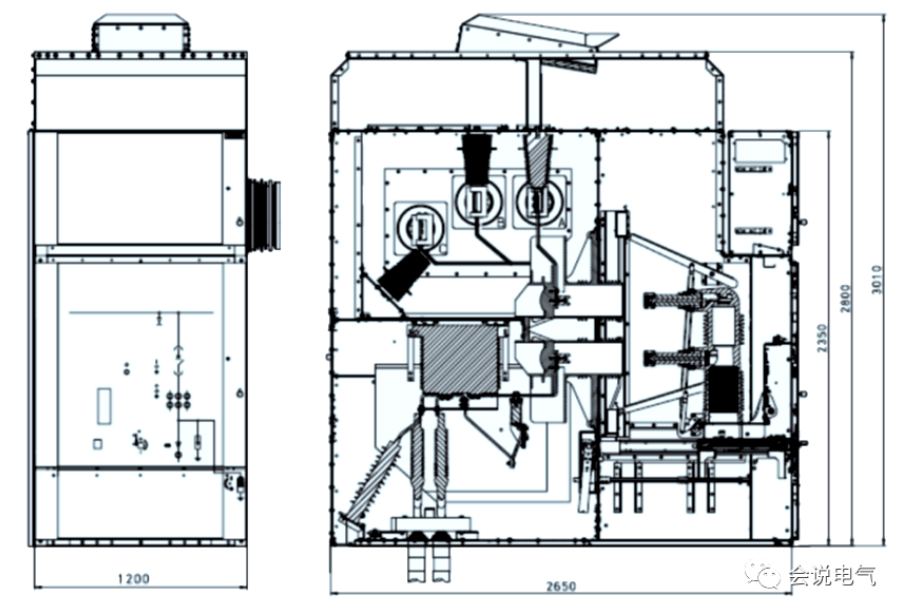

ABB ZS3.2 坚持落地式设计，最近ABB正式推出采用新一代数字化技术的40.5 kV 1400mm 柜宽UniGear ZS3.2空气绝缘开关柜, 不仅满足用户对于开关成套电气设备安全、性能和智能方面的要求， 并且有效降低设备全寿命周期运营成本，推动数字电网的全面建设，加速实现低碳数字化未来。

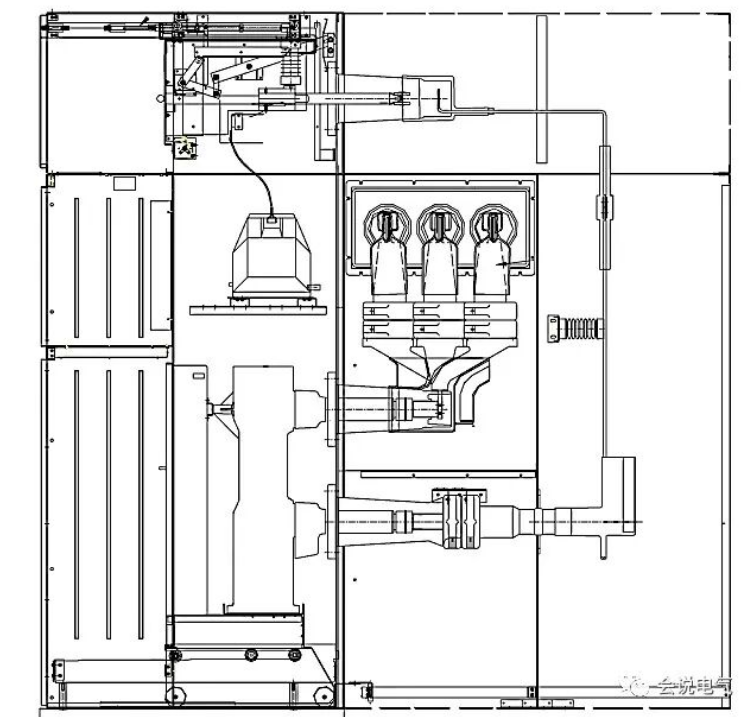

西门子NXAirS-40.5中置式机构
IEC市场36/40.5kV开关柜深度小，落地式断路器手车运维简单，特别是东南亚等地，青睐于落地式断路器手车。

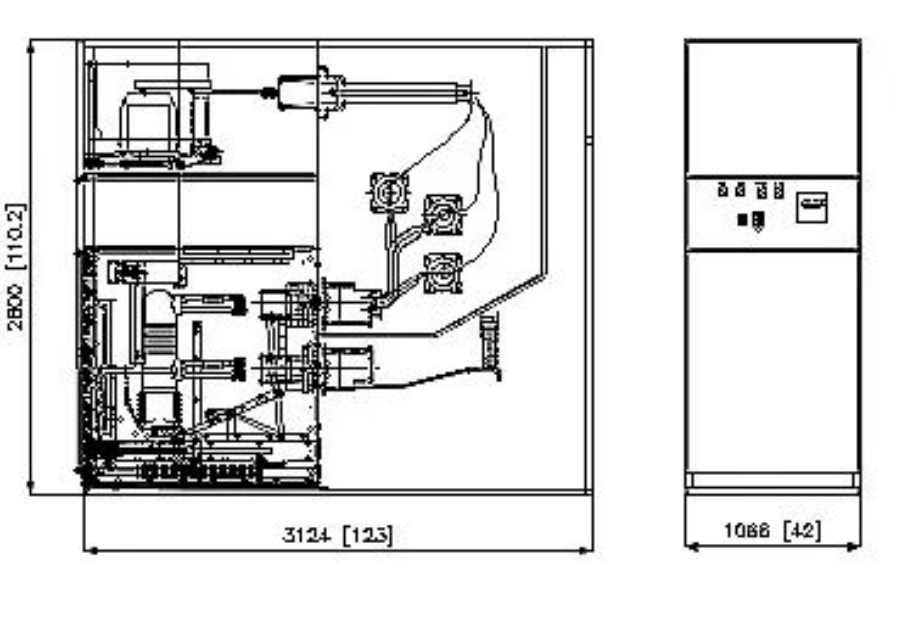

伊顿公司早年的中置式断路器40.5kV W-VACi 并没有废除，而是转战到北美，取代老的伊顿落地式断路器，40.5kV W-VACi小型化的设计，可以使开关柜更加紧凑，双层断路器布置成为可能。断路器满足美标C37.04标准，适用于IEEE C37.20.2标准金属铠装开关柜。
按照北美标准开关柜的断路器隔室，CT套在触头盒上，二次回路安装在断路器隔室前部。小型化安装在户外开关柜中。
