美标开关柜的应用选择
发布日期：2026-06-18
作者：法腾电力
点击：
一般来说，国内一说到中压开关柜，就是空气绝缘中置式开关柜（俗称28柜），说到环网柜，就是气体绝缘紧凑型环网柜，说到充气柜，就是气体绝缘开关柜。因此，大家也会要求美标开关柜、美标环网柜，或是美标充气柜。具体是美国什么标准？“不知道，反正是美标就行，可能和国内一样吧”。
话说回来，美标中压开关柜开关柜标准主要有以下几个。
IEEE C37.20.2金属铠装抽出式断路器开关柜。IEEE C37.20.3 金属封闭负荷开关开关柜。IEEE Std C37.20.9TM标准定义了交流电压1kV到52kV高于环境压力的气体作为绝缘介质的金属封闭开关设备（英文简称MEGIS）的设计、试验以及安装。IEEE C37.74---38kV及以下的交流系统用地下、地下室及底座安装型负载开断的开关设备和熔断器负载开断开关设备。
顺便说一下，C37.20.1 不是中压的标准，是低压电力开关柜的标准。某些认证机构把它放到中压标准体系，真是贻笑大方。
其中IEEE C37.20.9标准对应的是充气柜。
C37.74是供电系统环网应用的配电开关设备。户外应用，地上、地下、撬装开关设备，固体绝缘、气体绝缘、油绝缘都有，结实耐用、简单可靠。我们国内的环网柜无法满足这些要求。
最后说到空气绝缘开关柜，电压有4.16、8.25、15、27、38kV，电流1200、2000、3000、4000A。

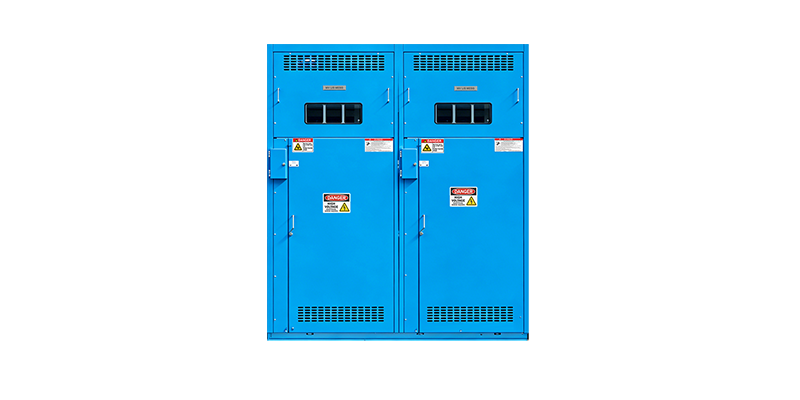

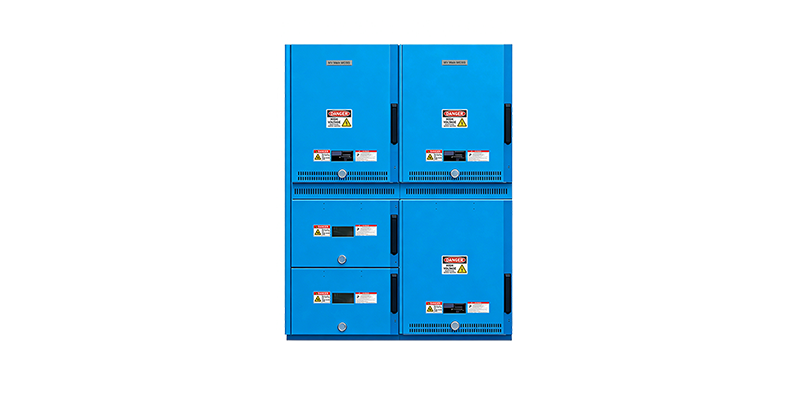

国内空气绝缘开关柜标准就一个，只是安装、结构形式等不同。而美标标准不同，开关柜也不同，C37.20.2铠装开关柜，只采用抽出式开关柜或抽出式功能手车，双层布置，有燃弧和非燃弧柜型。如果是固定安装的断路器开关柜，就不是C37.20.2标准了，需要满足C37.20.3金属封闭开断器开关柜，也就是箱式结构，电流范围最大到2000A。
C37.20.3标准也可以采用单层抽出式断路器结构，断路器隔室需要满足C37.20.2铠装开关柜的隔室要求。
C37.20.2标准是铠装开关柜，是一次主配电开关柜，应用于变电站、工业等大容量用户要求。安全性要求高，二次系统协调保护，断路器需要操控电源系统，电源互感器或直流屏。
而C37.20.3是二次分配电，用户侧的开关设备，一般用于变压器前端的操控。采用负荷开关作为进线、联络线，变压器保护采用负荷开关熔断器组合。一般手动操作即可，结构紧凑，深度小，运维简单。
为了实现远程操控和继电保护，有采用固定式断路器+隔离开关的设计，或是抽出式断路器结构，实现自动保护，以及降低低压侧允通电流的弧光保护。
