国内很多低压开关柜，额定电流大于等于5000A就需要加风扇强制风冷，而美标低压开关柜6000A也是自然风冷，究其原因，框架断路器的温升试验不同是主要原因。
UL1066美标低压断路器持续电流测试测试按照ANSI C37.50和IEEE C37. 13进行。
绝缘材料的温升限值应基于环境温度为50°C(122°F)。一般按照材料级别105摄氏度，因此50°环境温度，温升上限55k。

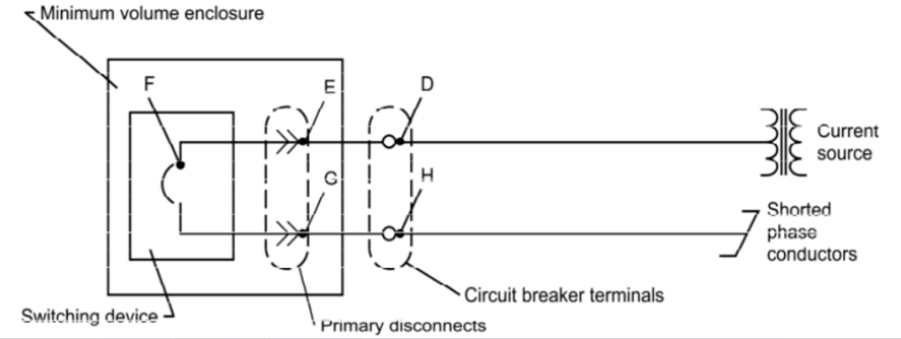

100%额定断路器（有100%连续运行标识）必须带外壳（最小外壳/隔室）：必须在预期使用的最小外壳或最小隔室内进行试验，按100%额定电流进行温升试验，包围该封闭空间的空气温度(环境温度)应通过一个带有散热装置的温度计或热电偶来测定，该装置应被放置在距离封闭空间侧表面约305毫米(12英寸)处，且位于封闭空间顶部和底部之间中间位置。
持续电流测试，以确保断路器能够在额定频率下承受其额定持续电流的100%，且测试环境内的温度不超过ANSI/IEEEC37.13-2008表3中规定的允许限值，这里应用于开关柜的断路器温升上限是55k。额定频率为60Hz或50/60Hz的断路器在60Hz条件下测试。

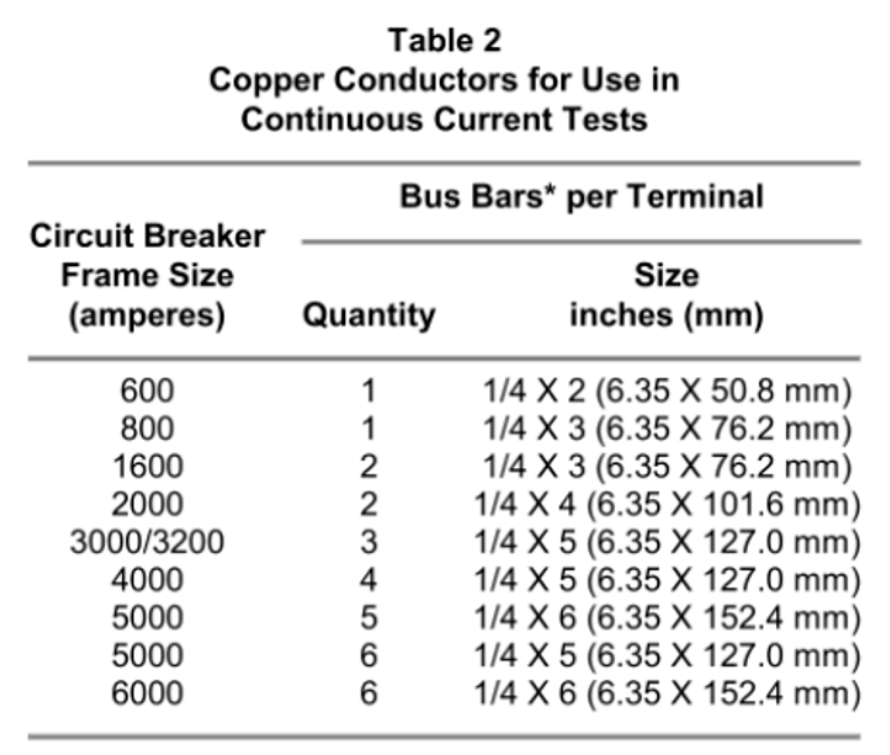

另外试验时断路器连接铜母线的规格见下表。除非测试外壳的设计要求水平，否则配置应为垂直端头。连接到外壳端子的导体长度应至少为1.2米(4英尺)。如下表5000A采用6拼6.35×127=806.45mm2铜排，总截面积806.45×6=4838.7mm2。
相比国内断路器自然空气中，采用很大铜排进行温升试验要严格的多，困难的多。

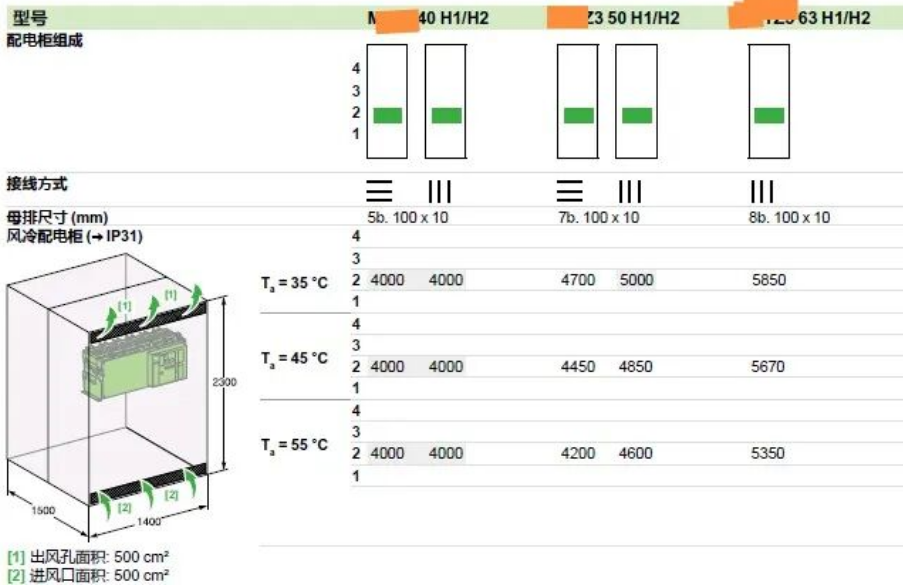

国内断路器安装在很大壳体内部，45°环境温度，采用7000mm2截面积铜排，电流需要降容到4850A才能满足温升要求。

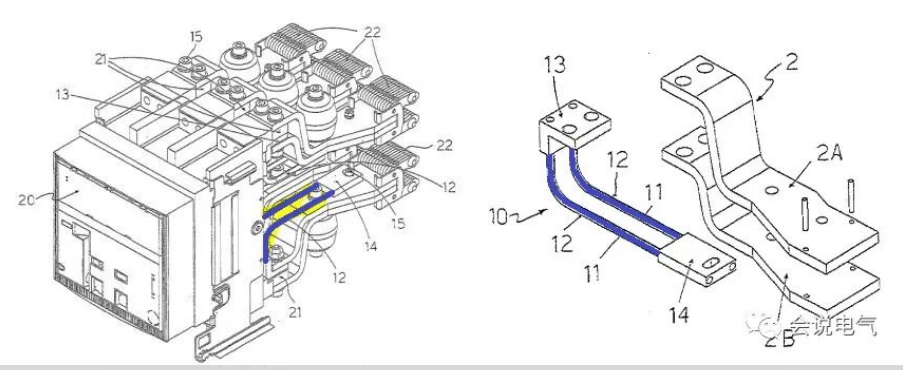

因此美标低压断路器普遍采用很大的触头系统，大电流接线端都安装有散热器，还有采用热管等散热措施以解决温升问题。

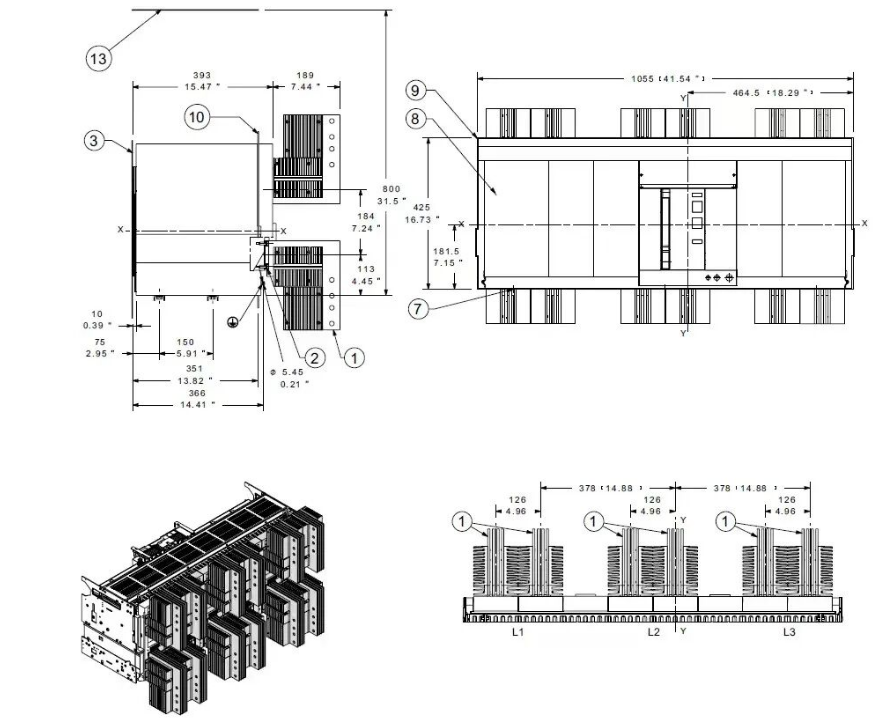

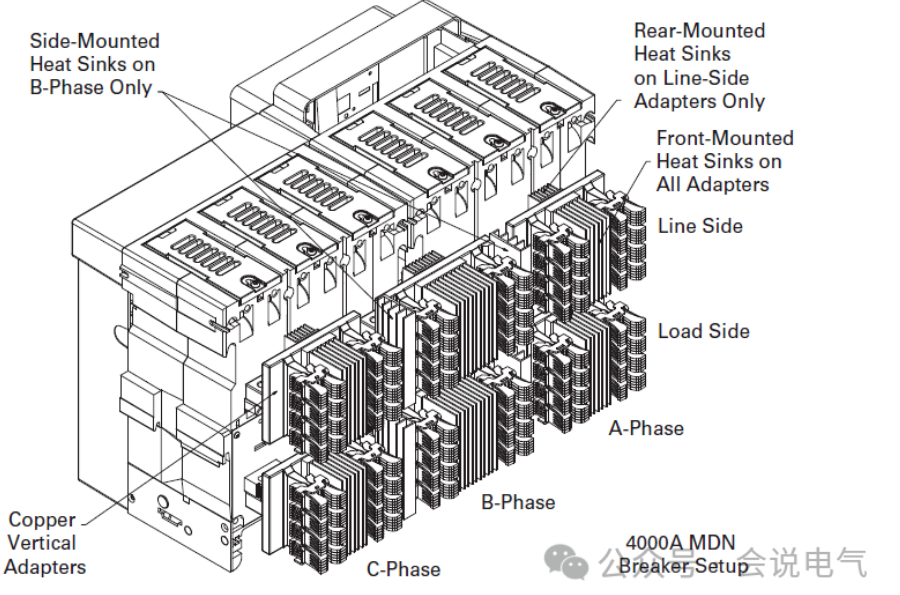

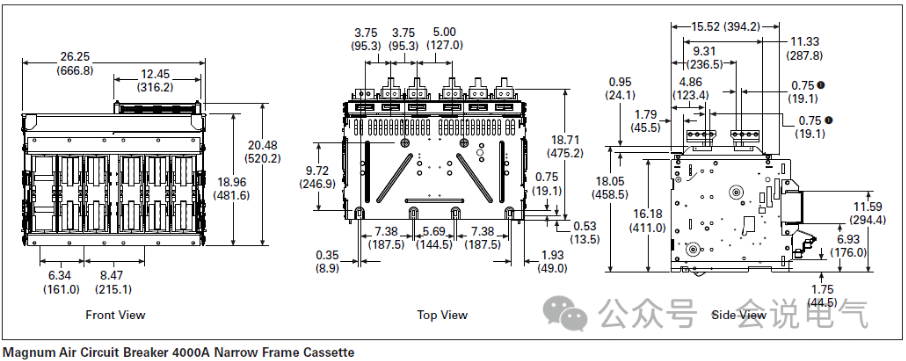

伊顿美标4000A框架断路器安装在762mm宽的开关柜中，断路器充分考虑开关柜系统，留有大量散热片以解决温升问题，垂直、多片布置触头系统既保证减少交流集肤邻近效应，又保证电接触的可靠性。
特征
>762mm宽的断路器柜结构是业界占地面积最小的。
>1117mm宽的结构仍然可以作为特殊应用的选择。
>最小结构深度为1800mm。
>三极紧凑型设计。
>AA-BB-CC三相在单个垂直布置上。
>顶部或底部导热管入口可用。
>主交叉母线上的可选绝缘盖板。
>提供ModbusT和INCOME通信。

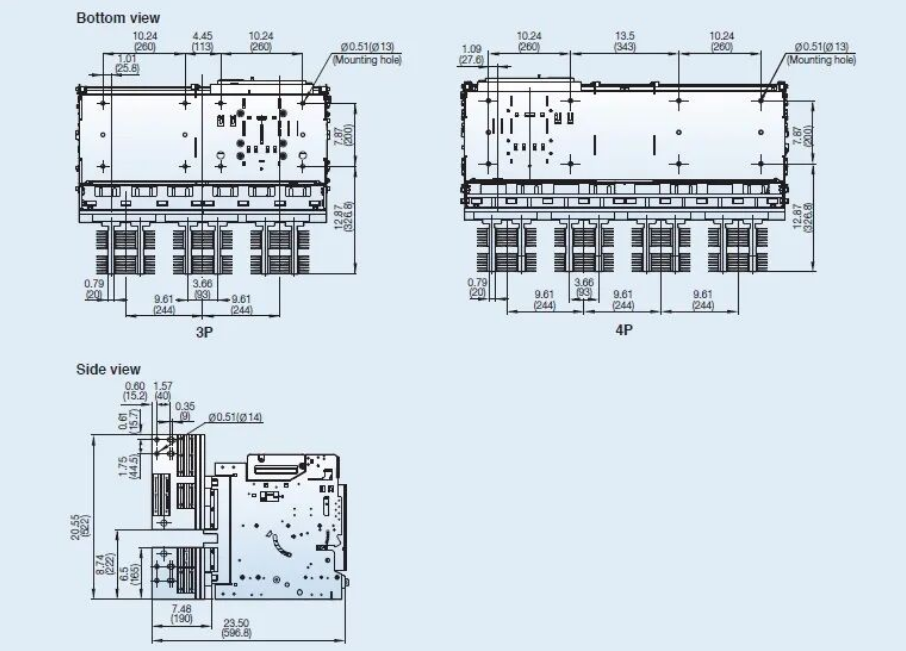

其它厂家断路器也是类似多散热器设计才能通过断路器的温升试验，断路器性能提高了，开关柜自然性能也提高了，6000A无需风机强制风冷，产品同一平台全球化固然好，但也需要按照当地标准定制化设计生产。
这里需要说明的是开关柜采用正规北美认证，符合UL1066、C37.13、C37.50标准的低压电力断路器才具有这一性能，采用其它的标准的断路器估计也只能按国内常规做法，5000A就得加风扇了。
