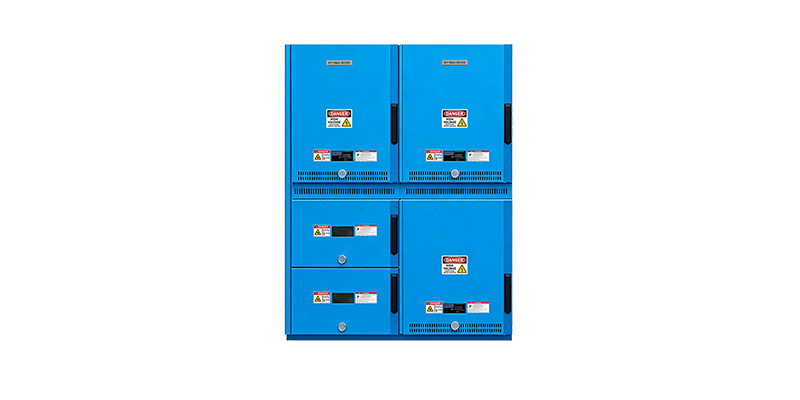

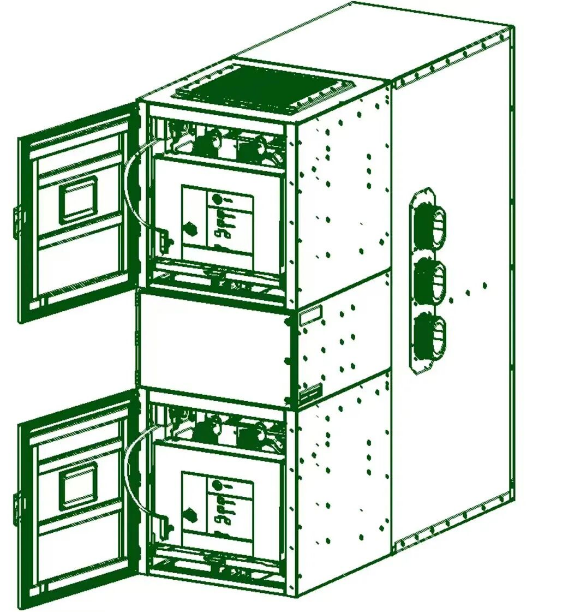

美标中压开关柜的标准是C37.20.2，金属铠装，空气绝缘，双层断路器开关柜设计，一般15/27kV开关柜宽度是36英寸914mm，深度90英寸2286mm深，高度95英寸2413mm。 美标开关柜的安全措施十分重要，必须配备足够的机械联锁、钥匙锁、挂锁等装置以保证安全。
金属封闭结构或绝缘材料封闭型机构；断路器应是抽出式结构或具有等效措施，在母排带电情况下，能安全地将断路器断开。 应提供足够数量的接地和短路设备，以保证电路安全地进行维修工作；电缆入口应有能防止漏水沿着电缆开关柜内部的措施；仪表、开关、指示灯、按钮、操作手柄等应有标明其用途和操作位置的耐久铭牌。 所有带电体封闭在接地的金属隔室内，自动活门，主回路母线导体和连接全部绝缘，断路器隔室门可以作为继电器安装板。
手车驱动辅助触点TOC，固定安装在隔室内部的辅助开关，用来提供断路器在工作位置时的位置信号，TOC/NO -当断路器不在工作位置时，辅助开关在常开位置，TOC/NC -当断路器在工作位置时辅助开关处于闭合位置。
机构驱动辅助触点MOC，固定安装在隔室内部的辅助开关，用来提供断路器在分、合闸位置时的位置信号，MOC/NO -当断路器在分闸位置时，辅助开关在常开位置，MOC/NC -当断路器在合闸位置时辅助开关处于闭合位置。
应提供继续联锁保证正确的操作顺序：
a. 断路器在合闸状态不能从连接位置摇出；
b. 断路器在没有完全咬合或与带电体有足够的安全距离不能合闸；
c. 应提供相应手段，以便在可拆卸元件处于连接状态或测试状态时，能够将其牢固地保持在壳体中；
在设有隔室门关闭的情况下，需要有独立隔离位置，应确保可拆卸元件能牢固地保持在该位置上。
d. 只有二次回路断开，才可以接近或隔离电压互感器熔断器；
e). 配备储能机构的断路器应设计为在储能机构未完全储能前不得释放储能；
f). 操作人员和服务人员应通过以下任一方式防止储存能量意外释放的影响:
1) 在外壳内设置联锁装置，以防止在储能机构储能时断路器从外壳中完全抽出。
2) 提供合适的装置以防止断路器完全退出，直至合闸功能被阻断。
3) 设有一机构，可在将断路器从壳体中拔出之前或过程中自动释放存储的能量。若在断路器从连接位置移出之前释放存储的能量，则需配备辅助电气联锁装置以阻止存储能量的重新储能。
g)应提供锁定装置，防止断路器移动到连接位置。
抽出式断路器不论在工作位置还是断开位置，应有机械锁定机构，在断路器抽出状态下，带电静触头被自动覆盖；
保持操作人员意外接触弹簧储能机构的释能危害，可以选择以下几项措施：
1、当断路器机构储能时，联锁应阻止断路器安全从隔室中抽出；
2、断路器合闸时，联锁应阻止断路器从隔室中抽出；
3、断路器抽出时操作机构自动释能，应提供电气联锁保证断路器不会再次自动储能；断路器储能状态不能被摇进到工作位置。
挂锁
活门机构安装挂锁阻止打开；
摇进孔挡板挂锁阻止打开；
高压隔室门安装挂锁阻止打开；
断路器阻止合闸挂锁，摇进机构上设有两个位置，每个位置可能配备3把挂锁。前一个位置可使断路器在“测试”和“连接”位置时无法合闸。推动滑块向后移动，将挂锁插入位于钥匙锁前方、刚好位于插槽开口处的位置。此举与钥匙锁具有相同的联锁功能，且不会阻碍摇进机构的运动。
断路器合闸禁止摇出挂锁，锁具的第二个位置在钥匙锁后方。在此槽位中的锁具将通过遮挡六边形旋转轴来阻止摇进机构的任何运动。
钥匙锁

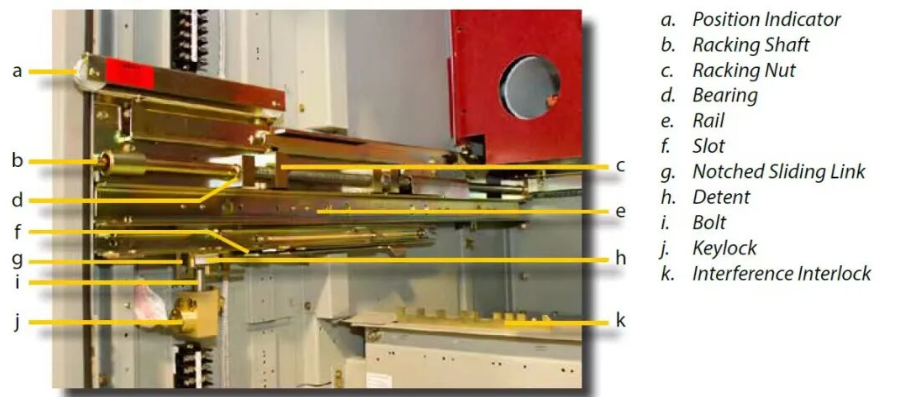

左侧断路器摇臂机构轨道上设有一处用于钥匙锁定的装置。该锁的作用是通过操作联锁装置来防止断路器在“测试”和“连接”位置合闸。 若要取下钥匙，请将滑块向后推动并将锁的螺栓伸入槽内。此举可使钥匙得以移除，同时防止断路器合闸。钥匙锁并不妨碍摇臂机构运动的进行。
