国外36kV开关柜的特殊设计
发布日期：2026-07-29
作者：法腾电力
点击：
IEC标准36kV工频耐受电压70kV，雷电冲击耐受电压170kV，IEC60076标准要求的空气净距最小320mm。北美标准电压38kV，工频耐受电压80kV，雷电冲击耐受电压150kV。没有净距爬距要求。
虽然都比国标40.5kV，工频95kV，雷电冲击耐受电压185kV要低，但一般外形尺寸也要比国内40.5kV开关柜要小。IEC 36kV开关柜一般1000/1100mm宽，深度2500mm左右。而IEEE C37.20.2标准金属铠装开关柜38kV一般42英寸1066mm宽，深度3000左右要大一些。
而这一电压等级开关柜，宽度十分重要，直接决定了相间距离。36kV断路器相间距一般275mm，38kV断路器一般280/300mm。
一次系统布置上，IEC 36kV布置更加紧凑，母线电压互感器、线路侧电压互感器一般不会单独开关柜，都会和断路器开关柜在一起。

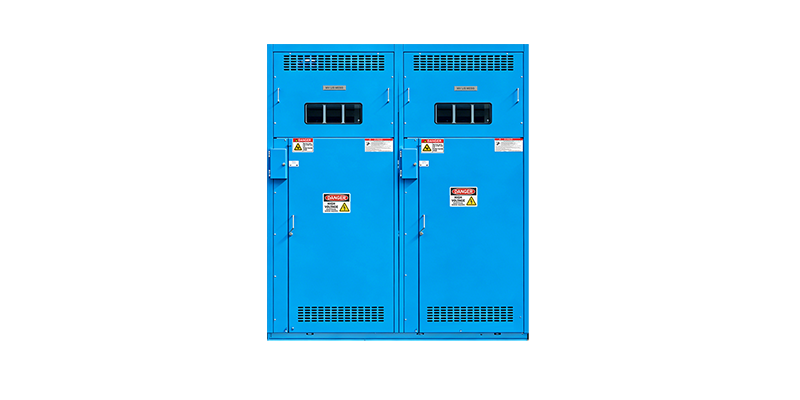

采用手车式电压互感器，可以安装在断路器手车上部或下部，如美标38kV开关柜，电压互感器就会安装在开关柜上部，可用于母线侧电压和线路侧量测，母线侧直接与水平母排连接，而线路侧则通过绝缘电缆连接。
美标电压互感器手车需要进行一次触头的动热稳定试验，另外电压互感器手车联锁要求，即二次断开，电压互感器手车才能抽出，一般采用钥匙联锁方式。
还有要求电压互感器手车拉出柜体，需要电压互感器一次自动放电，以避免电压互感器储存电荷造成人员伤害，通过隔室上部铍青铜片拉出过程中自动搭接到熔断器连接铜排实现放电，因此美标开关柜一般不使用熔断器一体式电压互感器。
而IEC开关柜则主要使用带高压熔断器一体式电压互感器。除了手车之外，也有电压互感器采用旋转刀闸式结构，管型主母线位于开关柜下部，分支母线一体化触头盒与主母线直接连接，上部线路侧直接连接接地开关静触头，电流互感器安装在柜后，而熔断器一体式电压互感器安装在柜后加高柜内，电压互感器整体旋转到柜后，可以打开熔断器更换盖板快速更换。
一次方案和布置，固定式电压互感器不带高压一次侧熔断器方案，和旋转隔离式电压互感器（带熔断器），通过旋转，实现电压互感器的接通和断开。
另一种设计则是电压互感器不动，熔丝筒旋转模式，熔丝筒带动熔丝旋转，实现接通和断开，更换高压熔断器。
刀闸式电压互感器熔丝系统，满足母线和线路侧电压互感器应用，节省开关柜数量，安全联锁装置保证熔丝先放电接地，才能打开筒盖，进行熔丝更换，反之亦然，熔丝筒盖不关闭，熔丝刀闸无法合闸。
