有人认为空气绝缘开关柜小型化是伪命题,是不科学的,因为电气间隙是需要保证的,即12kV保证125mm的空气净距是必须的,以1250A铜排80mm宽为例,开关柜的宽度至少应该大于125+80+125+80+125+80+125=740mm,所以那些650/550mm宽的开关柜都是不合理、不可靠的。

40.5kV空气绝缘开关柜,当前需要电流达到3150A,选用何种母线一直是开关柜厂纠结的问题。采用矩形铜排,采购、生产、设计、连接方便,但如果厚度相对,也就是说宽度占了很大空间,以350mm相间距为例,80mm宽的铜排,350-80=270mm,相间空气净距就只有270mm采用热缩套管国内又不认,采用环氧硫化成本高、质量又不稳定,采用绝缘板是通行的方式,对于3150A如果像12kV那样加宽铜排,采用120mm宽的铜排,相间净距350-120=230mm,这样的净距电场强度很高,采用相间绝缘隔板可能会进一步

:温升试验外接连接排需要长度不小于2米,按照标准需要在离开开关柜试验端子1米处测量温升,与开关柜内部最近点温升对比,不得超过5k,以验证外部连接排没有显著导入或导出开关柜热量。

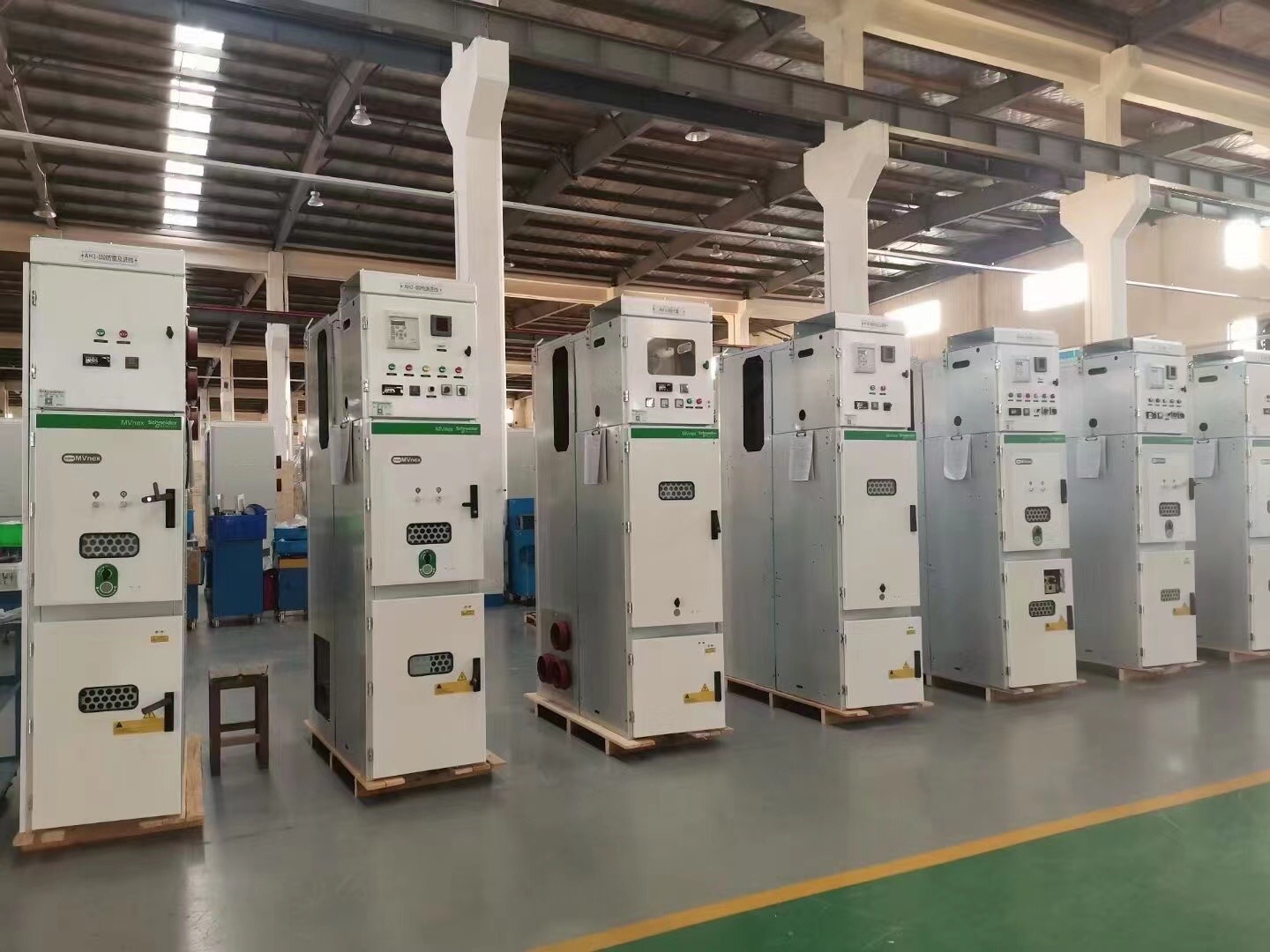

对于40kA及以上都需要采用压力释放通道,即Arc duct,如图8所示,使用泄压通道直接将内部电弧压力、火焰释放到开关室外部,对配电房内部人员、设备没有任何损坏。泄压通道可以根据开关室布置,在开关柜两侧、前、后等各个方向引出到开关室外部,室外泄压通道出口需要满足IP43防护等级要求,以保证开关室外部环境不会对开关柜造成影响。

母线电压互感器同样,母线电压的测量也不需要单独的母线设备柜,而是母线电压互感器固定安装在柜开关柜顶部,节省开关柜数量,电压互感器通过小铜排与水平母线直接连接。二次线通过管道引至仪表室。

主母线的布置,主母线有垂直上下布置、水平前后布置、品字形布置等不同,母线布置需要考虑元器件的安装,母线连接的方便性,以及母线承受电动力的机械强度。
