施耐德MVnex中压开关柜在数据中心的应用

施耐德电气MVnex中压开关柜在数据中心的应用是其核心优势场景之一，尤其在 Tier III/IV 级高可用性数据中心中表现突出。以下从关键需求匹配、技术优势、实际部署案例及量化价值四个维度展开分析：

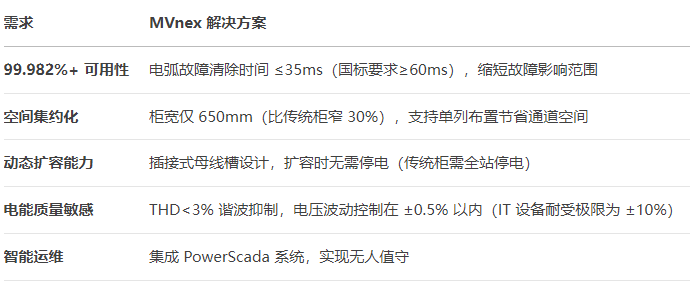

一、数据中心对中压配电的核心需求

二、MVnex 在数据中心的五大技术优势

1. 故障快速隔离 – 保障连续供电

• 电弧光保护 (Arc Guard System)

  • 采用光纤传感器阵列，5ms 内检测电弧信号 → 触发断路器跳闸（全故障清除 ≤35ms）

  • 对比：传统方案依赖过流保护，动作时间 ≥60ms（电弧能量与时间平方成正比，35ms 的能量仅为 60ms 的 34%）

• 选择性联锁逻辑

  • 仅隔离故障段，保障非故障区域持续运行（满足 Tier IV 要求的容错架构）

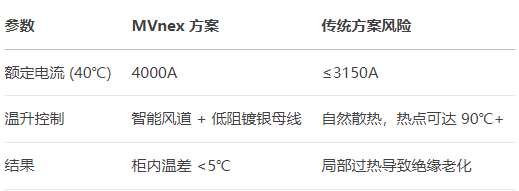

2. 密集负载下的温升控制

3. 模块化架构适配数据中心演进

• "搭积木式"扩展

  • 新增机柜时直接插入母线插接箱（扩容耗时减少 70%）

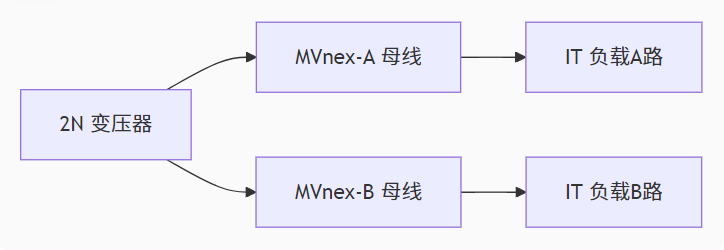

• 双总线冗余方案

4. 数字化运维 – 预测性维护

• EcoStruxure Power Advisor 平台

  • 实时监测 12 类关键参数（如断路器机械特性、母线温度、局放）

  • 提前 3 个月预警故障（基于 AI 分析机械磨损曲线）

• 典型运维收益

  • 减少 40% 现场巡检人力

  • 预防性维护成本降低 60%

5. 节能与可持续发展

• 低损耗设计

  • 镀银母线电阻降低 15% → 年节电 ≈ 柜体额定功率 × 8000h × 15%
    （例：4000A/24kV 柜年省电 ≈ 18 万 kWh）

• 环保材料

  • 柜体 95% 可回收，SF₆ 用量比国标低 50%

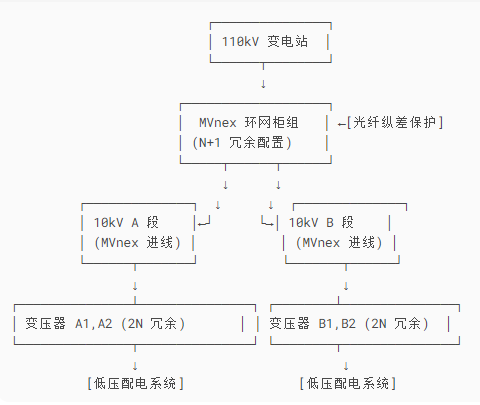

三、典型部署架构（以 20MW 数据中心为例）

四、实际案例效益（某超算中心项目）

• 项目背景：Tier IV 标准，总负荷 32MW，采用 40 台 MVnex 开关柜

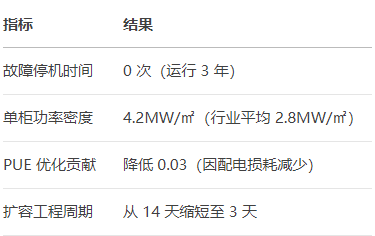

• 量化成果：

五、选型注意事项

1. 容量预留：建议按最终容量的 120% 选型母线（适应 AI 机房突发负载）

2. 特殊定制：

   • 要求 50kA 分断能力（应对数据中心近端短路）

   • 加装 有源滤波模块（抑制 UPS 产生的 5/7/11 次谐波）

3. 部署陷阱：

   • 避免与非施耐德保护装置混用（可能破坏 Fast Bus Trip 逻辑）

   • 地下层部署需选配 防凝露加热器（湿度>85% 区域）

结论：为什么数据中心首选 MVnex？

1. 风险控制：毫秒级故障隔离能力直接保障 SLA（每 1ms 宕机损失 ≈ $9,000/机柜）

2. 全生命周期成本：

   • 初始成本比国产柜高 40%，但 10 年 TCO 反低 25%（节能+免维护收益）

3. 面向未来：唯一支持 20kA 直流分断（为 HVDC 数据中心预留接口）
