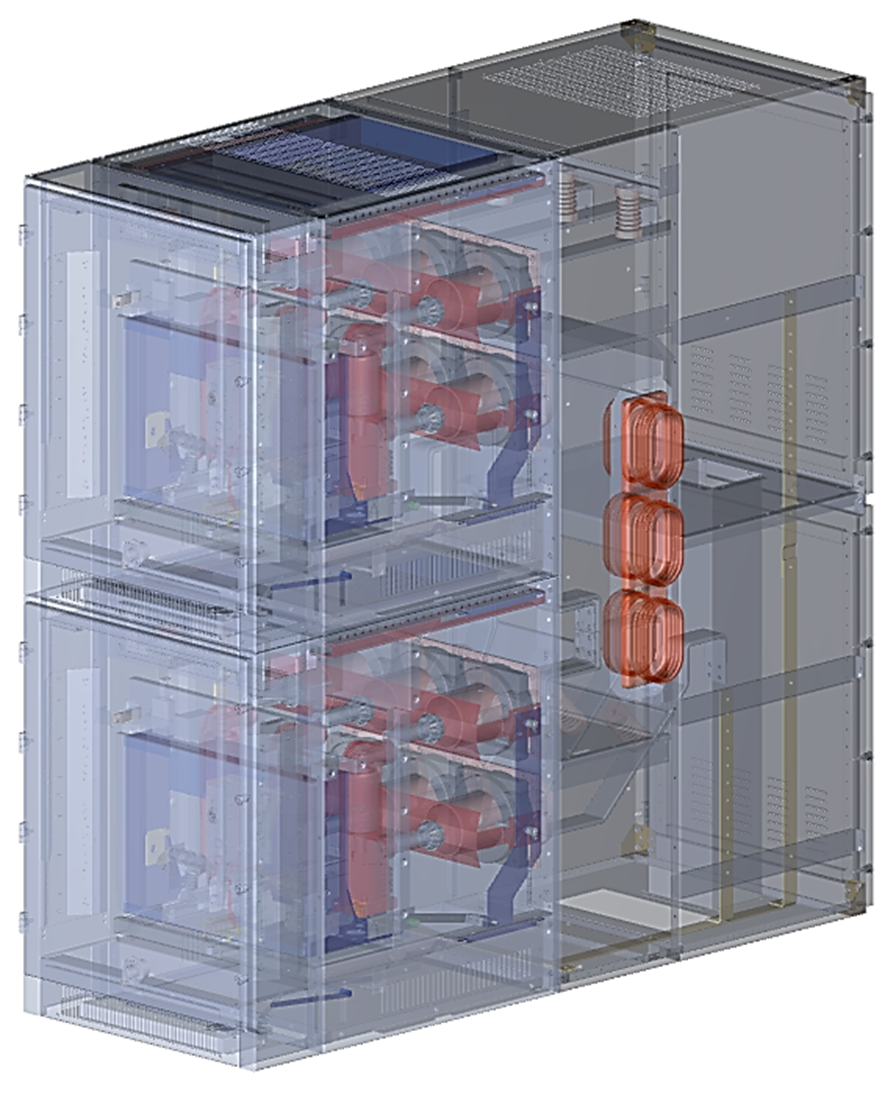

标准不同，国产中压开关柜GB/T3906，美标中压开关柜 ANSI IEEE C37.20.2。电气参数不同，国标额定电压12/24/40.5kV，美标电压等级15/27/38kV。额定频率国标50Hz，美标60Hz。额定电流国标1250/2000/3150A，美标1200/2000/3000A。开关柜形式，国内单层中置式中压断路器开关柜，美标双层断路器开关柜，即一台开关柜可以有两个出线回路，主母线在柜中间，上下两路出线。
柜体结构，国内和美标都是金属铠装开关柜结构，接地金属隔板分成若干高压隔室和低压隔室。开关柜尺寸，国内采用公制，12kV根据电流不同有800/1000mm宽，深度1500mm，高度2200mm。美标采用英制，15kV不论电流大小，宽度都是36英寸（914mm）深度一般90英寸（2286mm），高度95英寸(2413mm)。断路器手车位置辅助开关，国内安装在断路器底盘车上，美标安装在开关柜断路器隔室上。
断路器分合闸位置辅助开关，国内安装在断路器机构箱内部，美标安装在开关柜断路器隔室上。断路器从柜子里抽出储能弹簧释放能量，国内没要求，美标要求必须配释放弹簧能量。电流互感器，国内环氧支柱式电流互感器安装在电缆室，美标穿心式低压电流互感器安装在断路器隔室触头盒上，电流互感器一般单绕组一只，每相上下触头盒可以套4只电流互感器。
电流互感器参数，国内一般计量0.2级测量0.5级，北美电流互感器测量级是0.3级，小变比有0.6级0.9级等。国内保护绕组叫法有5P10/5P20等不同，容量直接标出伏安数，北美都是5P20，容量采用 C**，如C50/C100/C200对应容量为25VA/50VA/100VA。
接地装置，国内开关柜配有接地开关安装在电缆室，美标采用IEEE C37.20.6标准接地测试手车G&T，需要检修接地时，手车推人断路器隔室接地。断路器隔室接地触头，国内保护接地，触头无需承受短路电流，美标用于G&T手车接地连接，需要承受和主回路一样的动热稳定电流值。母线绝缘，国内一般采用热缩套管，不是所有地方都有绝缘罩，美标母线需要采用环氧树脂流化绝缘，所有连接必须有绝缘罩或缠绕绝缘，没有裸露导体，全绝缘。
绝缘支撑，国内环氧树脂绝缘子，材料没有特殊试验要求，绝缘件爬距要求每kV爬距不小于20mm，对于12kV绝缘件爬电距离大于240mm。美标普遍采用DMC压制绝缘子，材料需要通过标准规定的燃烧、耐电痕等试验，爬距没有要求，一般设计全绝缘母线，15kV绝缘子爬距大于6英寸（25.4×6=152.4mm）即可。
内部电弧，国内按照GB/T3906一般等级 IAC AFLR 31.5kA 0.5/1s， 北美开关柜按照IEEE C37.20.7标准，有TYPE 1/2/3等级，其中TYPE 3等级最高，除了相当于 B FLR外，还需要低压隔室门打开试验，确认电弧不会穿过低压隔室隔板喷出来，隔室之间穿孔需要套管密封住，北美电弧持续时间标准是0.5秒。
