北美开关柜的联锁要求
摇进摇出
一般北美断路器的摇进摇出机构安装在开关柜上，如POWER VAC开关柜两侧安装有丝杠，丝杠上有螺母，断路器推入柜内，与螺母咬合，摇动丝杠，螺母带动断路器前进、后退，左右两侧丝杠通过链条连接实现同步运动，保证断路器平行前进，受力相同，特别是大电流断路器，触头咬合力均匀，不会偏斜，接触良好。

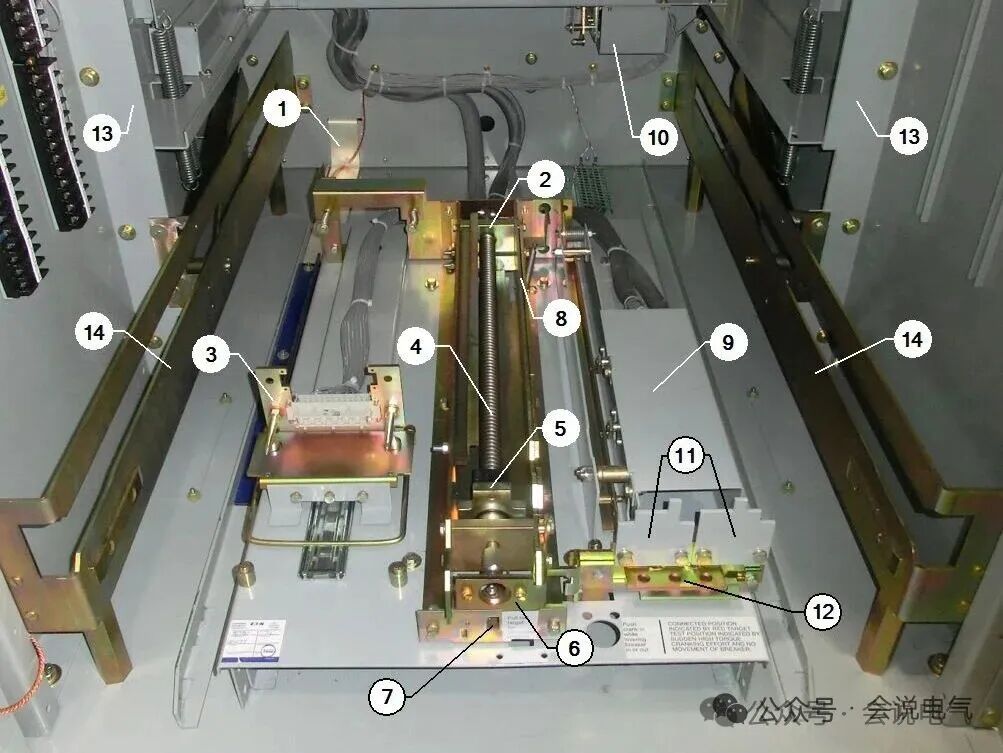

也有中间一根丝杠的操作机构，丝杠带动螺母前进或后退。如下图所示。
丝杠4带动螺母5运动，螺母5与断路器咬合实现联动。
二次插头的操作
美标开关柜双层断路器结构，特别是上部断路器，比较高。如果采用IEC方式的二次插头操作，需要站在梯子上，才能插拔二次插头。
一般需要底部二次插头，通过断路器手车三工位，即隔离、试验、工作三个位置，手车先从隔离位置摇进到试验位置，此时二次插头接通，再进一步摇进到工作位置，一次、二次插头都接通。
也有采用操作手柄操作，在隔离位置，将手柄下拉推进实现二次插头接通，即达到试验位置，再摇进断路器到工作位置，一二次都接通。
如上图二次插头3安装在底板上，前后滑动，断路器到达隔离位置，拉动底板上二次插头手柄，可以与断路器连接。
关门操作
断路器手车进出工作位置，需要在关闭断路器隔室门的情况下操作。
断路器分合闸位置辅助开关
上图项目9，机构操作单元（MOC）开关是由断路器机构上的杠杆操作的开关组件。MOC开关由断路器闭合激活。它将杠杆伸出断路器机构的底部，向下压在MOC组件上的操作机构的杠杆上。这反过来又传递了操作开关的运动驱动辅助开关位置切换。
手车操作的隔室（TOC）
开关有九个辅助触点，当断路器被撬动到连接位置时，四个触点闭合，五个触点断开。当断路器正被摇动进入连接位置时。断路器上的支架在最后一英寸的行程中推动TOC开关杆。因此，TOC开关可用于电气指示断路器是否处于连接位置。
规格限定板
由于北美开关柜不同规格宽度一样，也就是说断路器的尺寸是一样的，因此不同电流、开断电流的断路器的隔室大小是一样的，只是触头不同。因此需要规格限定板，阻止非本开关柜隔室的断路器进入，如上图项目11所示，开口与断路器底部的挡板配合使用，只有本柜的断路器才能通过，其它规格的断路器被限制进入。
位置联锁
断路器只有在工作位置、试验位置才能合闸，通过底板上联锁板实现，断路器合闸时，如果摇进摇出，断路器会跳闸，这与我们常规的不能摇动不同，有误分断路器的风险。
另外，IEEE C37.20.2标准要求断路器从开关柜抽出需要释放弹簧储能，也是通过底板上的机构实现，
机械钥匙联锁
一般断路器两进线一母联之间通过机械钥匙联锁实现，即三锁两钥匙，一般是锁住摇进丝杠，丝杠无法摇动，从而使断路器无法到达工作位置，或从工作位置退出。
