在典型的开关设备或电机控制产品线中遇到的结构和额定值的许多变化使得设计和一致性测试程序的规划有时非常复杂。当然，可以对每个可能的设备等级进行每项测试，但如此广泛的程序非常昂贵，而且很少需要完整记录产品线的性能。
美标开关柜的试验及认可

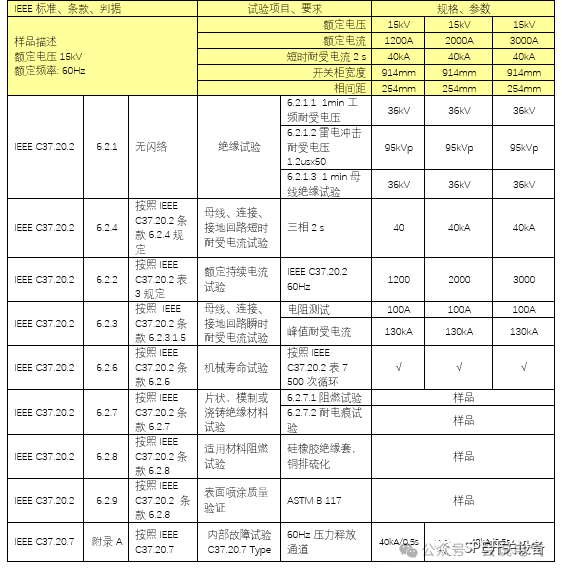

美标开关柜需要通过如下试验，并通过UL认证。可以看出不同电流规格的开关柜相间距、柜宽都是相同的，也就是说相同的断路器手车尺寸大小，对每个规格都重复全部试验成本高，时间长，经济性差。通过试验覆盖有效减少费用，为企业降低成本。
ANSI 开关设备标准承认这种复杂性，并规定对所有较低额定值的设备进行试验，前提是测试结果表明它符合所使用的最高额定值。ANSI C37.50 系列中的一些一致性测试标准讨论了验证多个等级的测试原则。这些标准还为测试的设备等级分组提供了指导。
金属封闭开关设备中使用的母线结构是通过单个测试确定多个额定值的典型示例。这种母线结构对于所有电压和短路额定值都是相同的，仅对连续电流额定值有所不同。为了证明该母线结构的瞬时和短时电流额定值，在最低连续额定电流 1200 A 的母线上进行了测试，该母线使用任何连续额定电流中最小、最弱的铜排。测试是在最大瞬时电流 132 kA 峰值和最大短时电流 49 kA rms 下进行的，这是任何开关设备所需要的。
很明显，通过这些测试使 1200 A 母线符合该额定值以及所有较低的瞬时和短时电流额定值。可能不太明显的是，在 1200 A 母线上的成功测试也覆盖更高的连续额定电流，例如 2000 A 和 3000 A。这些更高的母线额定值被涵盖，因为它们使用更大的母线，机械强度更高，并且具有比 1200 A 母线中使用的母线更大的热容量。
评级的分组和选择要测试的评级不仅需要全面了解标准，还需要全面了解被测试的特定产品线。不同测试的评级分组可能不同。对于不同的产品或同一产品线中的不同制造商产品，它也可能不同。
上一段中给出的示例适用于相同结构的开关设备，但不一定适用于其他制造商的类似产品。尽管许多制造商多年来一直在使用这些原则进行设计测试，但并非业内每个人都理解这一概念。为了帮助理解，所有测试报告都将记录任何测试涵盖的附加等级。
说明:美标ANSI开关柜所有额定电流规格的柜宽相同，相间距、极间距相同。对于相同63kA的开关柜，只进行1200A柜型的动热稳定试验是可以覆盖2000/3000A的柜型。如上述基础条件不同，则无法覆盖。
对于IEC断路器和开关柜，IEC62271-306/307有型式试验扩展认定规定。等同于IEC62271-307的GB/T38658标准也已发布，同步对开关柜型式试验扩展进行了定义。保证无需每个方案、每个规格试验，不仅是经济性好，更是从理论上保证性能满足要求，质量可以保证。
