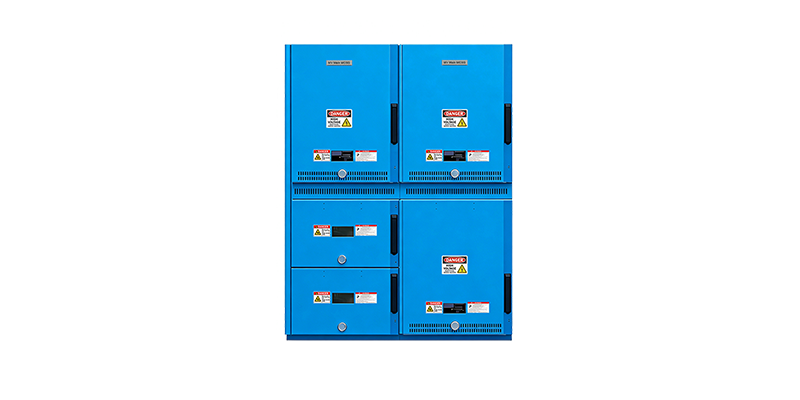

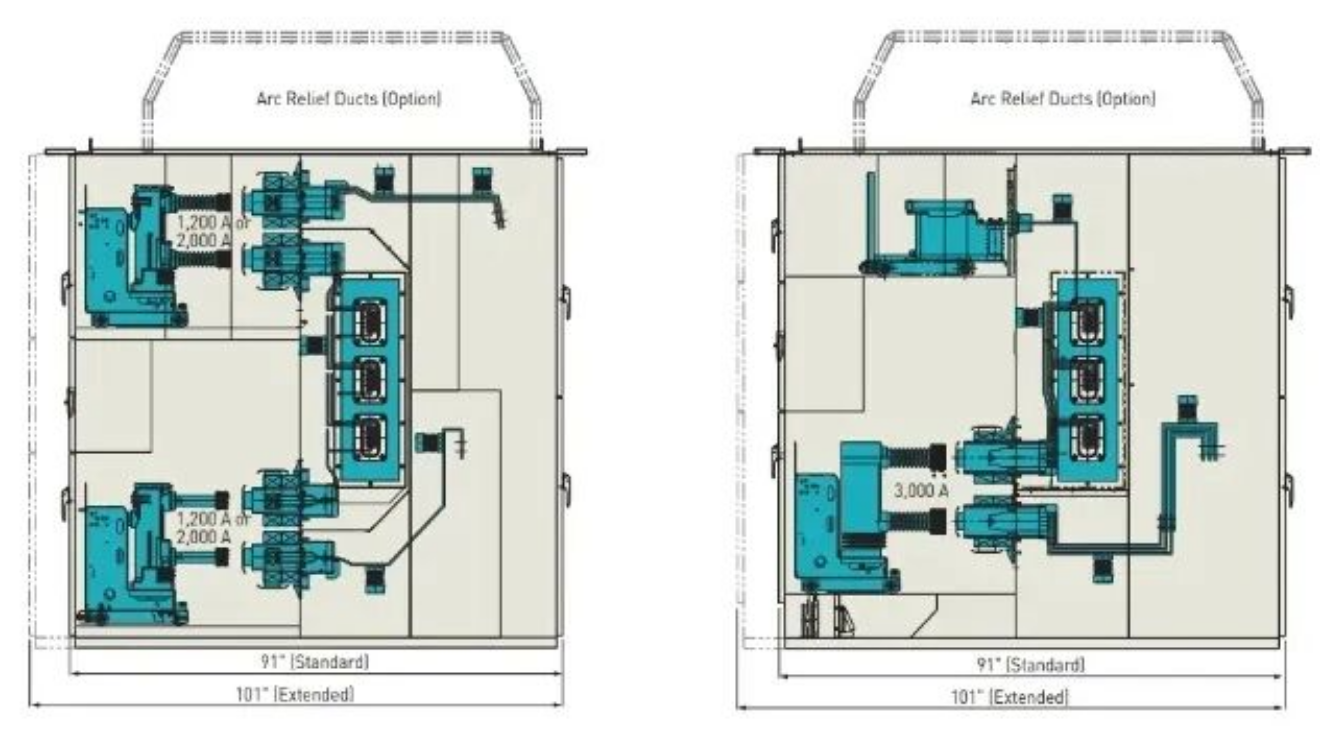

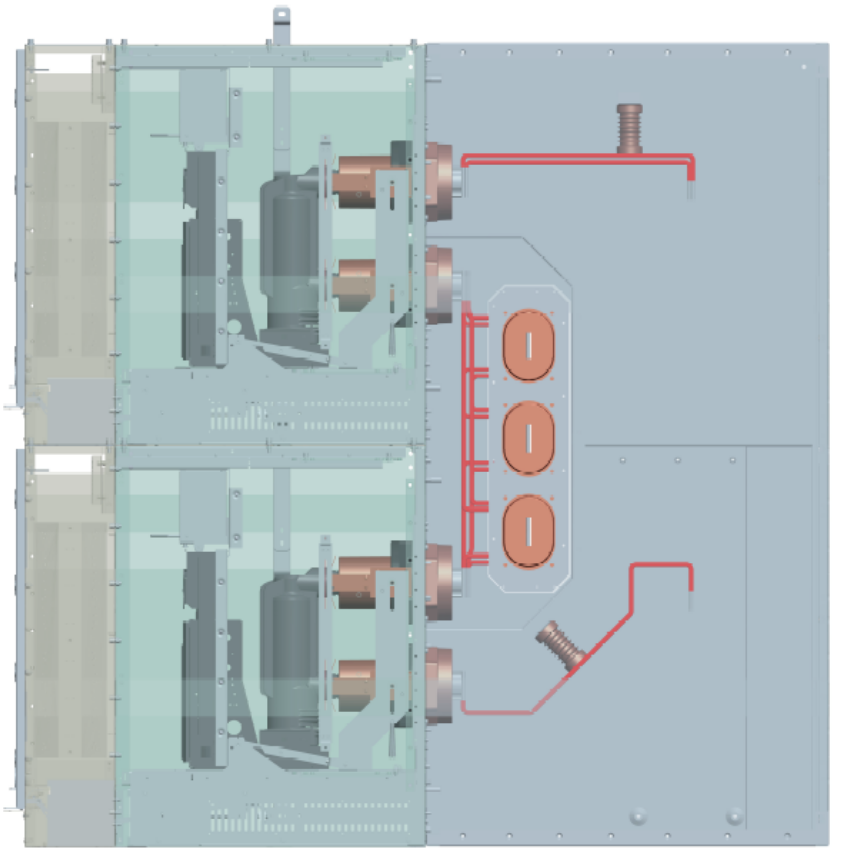

美标中压铠装开关柜，标准电流规格1200、2000、3000、4000A，上下双层断路器手车，母线位于后柜中间部位。上层断路器出线在后柜上部，电缆通过下部垂直通道到上部与铜排连接。下层断路器进出线直接底板进出连接。由于上下双层断路器布置，隔室之间不允许有通风孔，而且美标温升上限比IEC标准低10k，因此铜排使用量大。

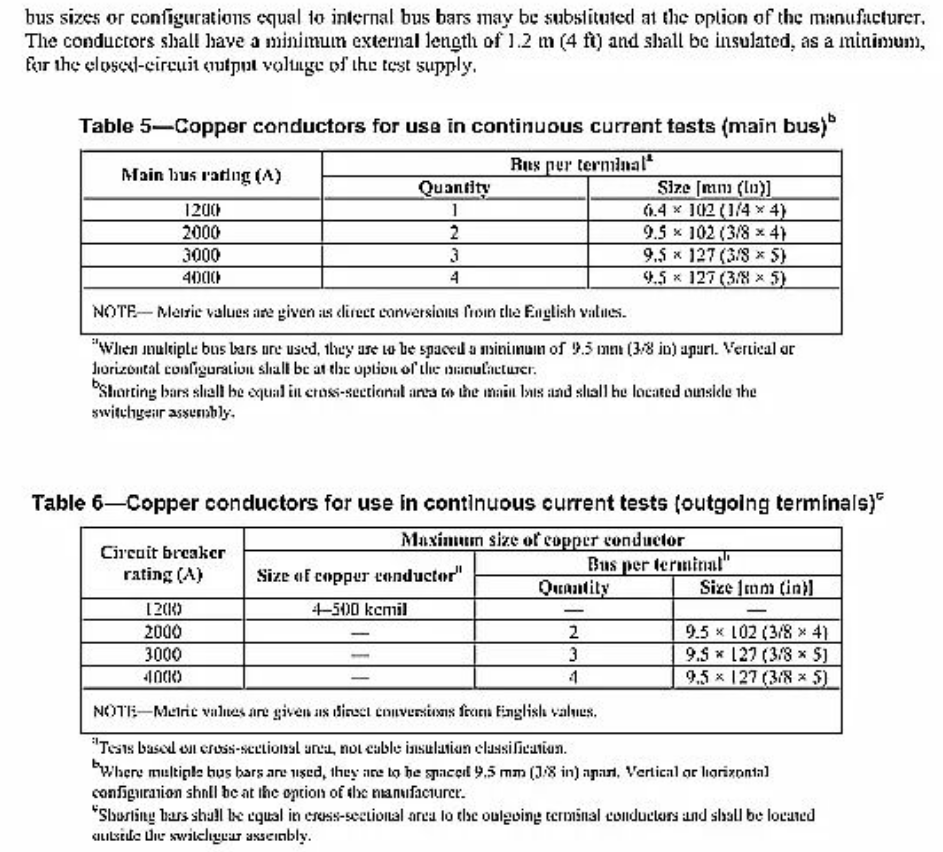

按照标准，对于连续电流（温升）试验使用铜排规格，1200A使用一根6.4×102=652.8mm2铜排，2000A使用2根9.5×102mm铜排，截面积=2×9.5×102=1938mm2，3000A使用3根9.5×127mm铜排，截面积=3×9.5×127=3619.5mm2，4000A使用4根9.5×127mm铜排，截面积=4×9.5×127=4826mm2。
可以看出，铜排使用规格很大，特别是大电流开关柜。因此对于开关柜主母线，需要参考试验用母线规格，考虑到上下层分支母线连接，需要使用宽母线，即上下层分支母线各搭接一半的方式，如150mm宽母线，上下各分一半用于母线搭接。
对于1200A，采用一根6×150mm铜母线，2000A采用一根12×150mm铜排， 3000A采用2根12×150mm铜排，4000A采用3根10×150mm铜排。
分支母线，2000A及以下双层断路器布置，上下层分支母线可以采用80mm宽铜排，即1200A一根10×80mm铜排，2000A采用2根10×80mm或2根10×100mm铜排（根据温升试验情况确定）。对于3000A可以采用2根10×150mm铜排，4000A同样和主母线规格一致，采用3根10×150mm铜排。
按照IEEE C37.20.2母排需要全绝缘，连接等部位均需要采用缠绕绝缘胶带或绝缘盒包覆。母排绝缘层需要进行燃烧试验，以验证其阻燃性能，还有绝缘性能试验，为满足试验要求，母线表面一般采用环氧流化绝缘处理，流化厚度一般大于等于2mm。
由于全绝缘母线系统，开关柜的空气净距和爬电距离可以大幅度减少，15kV电压等级对应95kV冲击耐受电压空气净距一般要求大于3英寸（ 3×25.4=76.2mm）即可。工频耐受电压36kV对于爬电距离一般要求大于6英寸（ 6×25.4=152.4mm ）即可。
