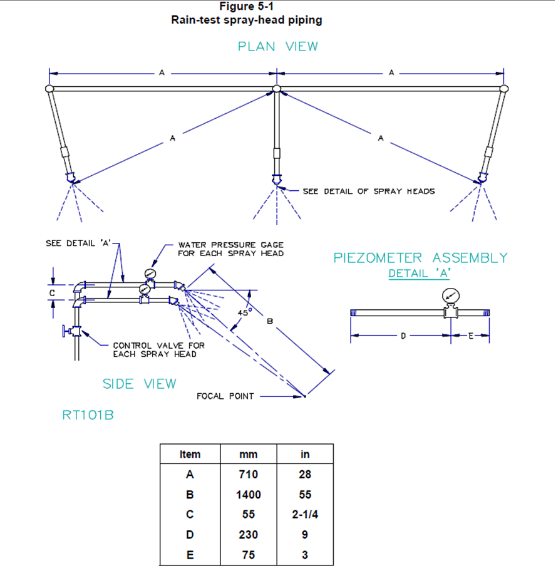

UL891 (UL 50E 3R)/ NEMA 250 3R 试验要求 。在34.5 kPa (5PSI)的压力喷雾下，以高达45°的角度喷水不会产生有害影响试验装置应由至少三个安装在供水管架上的喷头组成，如图5-1所示。喷头应按照图5-2所示的细节建造。外壳应位于喷头的焦点区域，以便最大量的水可能进入外壳。每个喷头的水压应保持在34.5 kPa（5 psi），并应连续喷水一小时。评估如果满足以下条件，则认为3R或3RX型外壳符合要求试验结论：外壳内没有积水，也没有水以高于最低带电部分的水平进入外壳。
考虑带电部件的评估如果设备的构造使带电部件、绝缘材料或机械部件上看不到水，并且在任何适当的安装条件下，没有水进入外壳内可能存在接线的任何空间，则应允许水进入带电部件上方。
C37.20.1 户外低压开关柜/C37.20.2 户外中压铠装开关柜试验要求：
户外低压开关柜户外应用的低压开关设备应安装在通风外壳中，主要目的是提供一定程度的保护，防止落雨、雨雪和外部结冰。完全正确安装后，这些外壳
a） 不允许水从高于最低带电部件的高度进入设备腔，除非是为了从带电部件、绝缘、接线中引水而建造的，并且应提供排水设施。
b） 应要求使用工具进入设备腔或提供锁定装置。
c） 门应配备门闩和挡块，以将门保持在打开位置。
d） 应防止将指定直径的直杆的端部插入外壳的设备腔中。
e） 经过200小时的油漆合格性测试后，不得生锈。
f） 应配备加热器或其他有效装置，以尽量减少内部冷凝。
对于设计测试，外壳应通过以下方式进行测试和评估
1）6.2.8中的杆进入试验
2） 6.2.9中的油漆合格性试验
3） 6.2.10中的淋雨试验
注：无需进行外部结冰试验。
待测试的外壳应配备并配备典型的附件，并放置在需要人工降水的区域。对于多单元结构，应至少使用两个单元来测试单元之间的接缝。应包括屋顶接缝。人工降水应由足够数量的喷嘴提供，以在整个或多个受试表面上产生均匀的喷雾。外壳的各个垂直表面可以单独或一起进行测试，前提是同时对两者进行均匀的喷雾a） b）如下：a） 屋顶表面，从位于适当高度的喷嘴开始
b） 外壳外的地板，距离被测表面约0.9米，外壳位于地板水平。用于本试验的喷嘴应提供具有均匀喷雾分布的方形喷雾模式，在410 kPa的压力和约75度的喷雾角度下，其容量应至少为0.45 L/s。喷嘴的中心线应向下倾斜，使喷雾顶部水平，因为它指向被测试的垂直和屋顶表面。
在流动条件下，喷嘴处的压力应至少为410 kPa。（这大致相当于105公里/小时的风驱动的降雨。）施加到每个受试表面的水量应至少为每分钟每单位表面0.5厘米，每个受试的表面应在5分钟内接受这种人工降水速率。喷嘴与最近的受试垂直表面的距离不得超过3.0米。
试验完成后，应及时进行检查，以确定外壳是否符合室外施工的要求。更具体地说，如果目视检查表明以下情况，设备应满足本试验的要求：
1） 一次或二次绝缘层无水
2） 组件的任何电气部件或机构上均无水
3） 结构或其他非绝缘部件没有明显积水（以尽量减少腐蚀）。C37.20.3 户外金属封闭开关柜试验要求 （C37.100.1 附录F ）
待测试的开关设备应配备齐全，包括所有盖板、屏护、套管等部件，并置于人工增雨作业区域。对于由多个功能单元组成的开关设备，至少应使用两个单元进行单元间连接的测试。人工降水应通过足够数量的喷嘴均匀喷洒在被测表面。开关车的各个部件可单独测试，但需同时确保以下两处也均匀喷洒：
位于合适高度的喷嘴顶部表面a)设备外部地面，距离被测部件前方1米处，设备位于制造商规定的最低高度以上。若设备宽度超过3米，可依次对3米宽的区域进行喷洒。加压密闭空间无需接受人工降水。用于本测试的每个喷嘴应形成方形喷雾图案，且喷雾分布均匀，在460千帕±10%（66磅/平方英寸±6磅/平方英寸）的压力下，喷雾角度为60°至80°时，其流量应达到30升/分钟±10%（8.0加仑/分钟±0.8加仑/分钟）。喷嘴中心线应向下倾斜，确保喷雾顶端在朝向被测试表面时保持水平。
将喷嘴安装在垂直立管上，并以约2米的间距布置（见图F.1中的测试布置）。喷嘴进水管在流动条件下的压力应为460千帕±10%（66磅力±6磅力）。向每处受试表面施加的水量应约为5毫米/分钟，且每处受试表面需接受该人工降水强度持续5分钟。喷雾喷嘴应距离最近的受试垂直表面2.5米至3米之间。注：当使用符合图F.2所示喷嘴时，若压力为460 kPa±10%（66 psi±6 psi），则认为水量符合本标准要求。测试完成后，应及时对设备进行检查，确认是否满足以下要求：主电路和辅助电路的绝缘层上不得有可见的水分。
