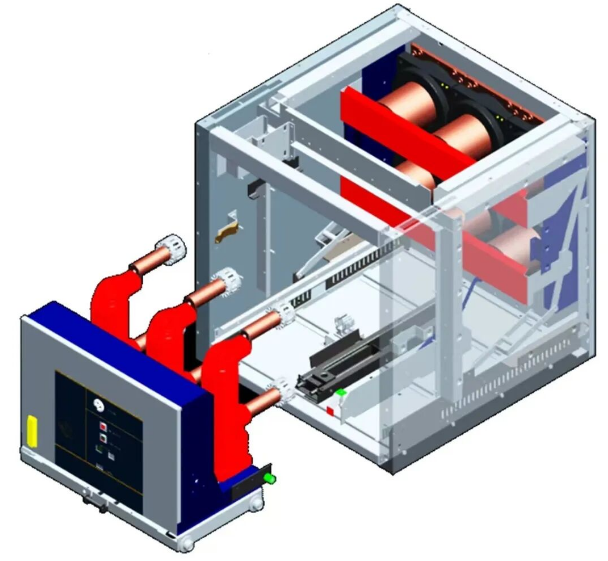

断路器隔室作为美标铠装开关柜的核心模块，包括触头盒，活门及其操动机构，电流互感器，接地触头，导轨，还有安装在隔室上的断路器分合闸辅助开关MOC；安装在隔室上的断路器手车位置辅助开关TOC。15kV 3000/4000A 40kA，宽度36英寸（914mm），相间距10英寸（254mm）。深度1033mm，高度950mm。
隔室前部触头盒外径162mm，安装内径6.5英寸（165mm）低压穿心式，满足ANSI C57.13标准，具有UR认证的电流互感器。隔室上部安装有MOC辅助开关。翻转式金属活门，快速开启，活门距离触臂距离大。断路器储能弹簧自动释能，满足美标ASD功能要求。
底板上配备有丝杠螺母摇进机构，机械位置指示，接地触头以及TOC。底板丝杠螺母机构，推进力大，强度高，满足美标中压断路器触头直径小压力大的要求，避免了推进横梁变形推进困难失效。

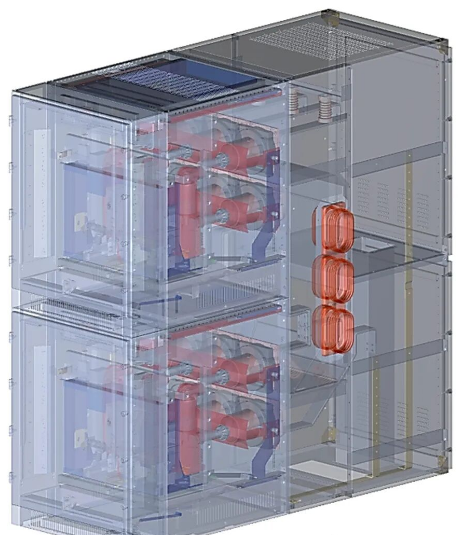

开关柜由上下双层断路器手车的模块和后柜等组成。只需要采用两台断路器隔室模块，就可以轻松完成开关柜设计。

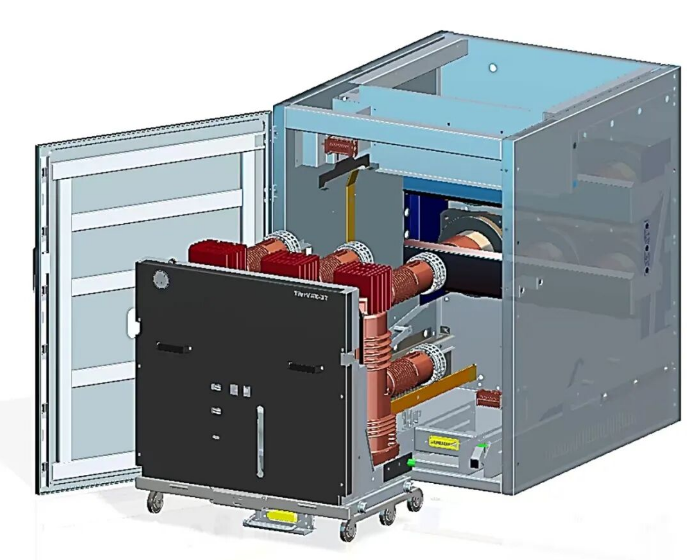

27kV 3000A 40kA，宽度36英寸（914mm），相间距10英寸（254mm）。深度1233mm，高度1200mm。采用均压屏蔽触头盒，不增加断路器相间距和开关柜宽度，轻松适配满足C57.13标准UR认证穿心式电流互感器。二次插头安装于断路器底部，可选手动或自动连接。

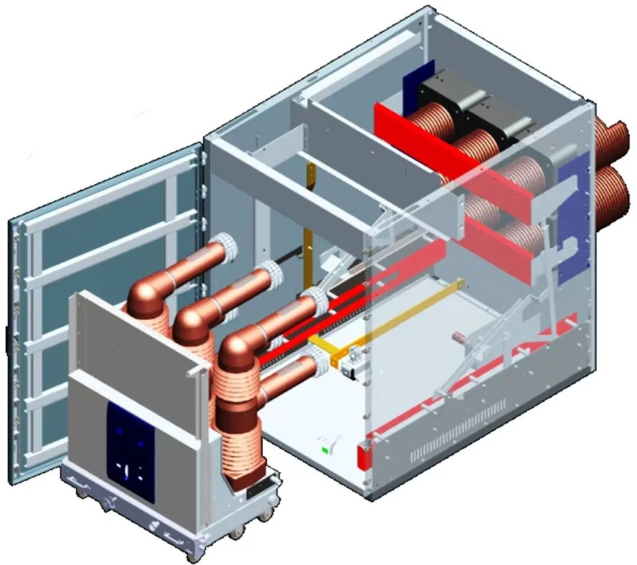

27kV开关柜也是由双层断路器手车隔室及后柜组成。同样采用两台断路器手车隔室模块，上下双层布置，配上后柜，安装主分支母线和上下模块进出线母线，就可以完美设计出满足IEEE C37.20.2标准27kV美标金属铠装开关柜。38kV 3000A 31.5kA，宽度42英寸（ 42×25.4=1067mm），相间距11.22英寸（285mm）。深度1400mm，高度1450mm。

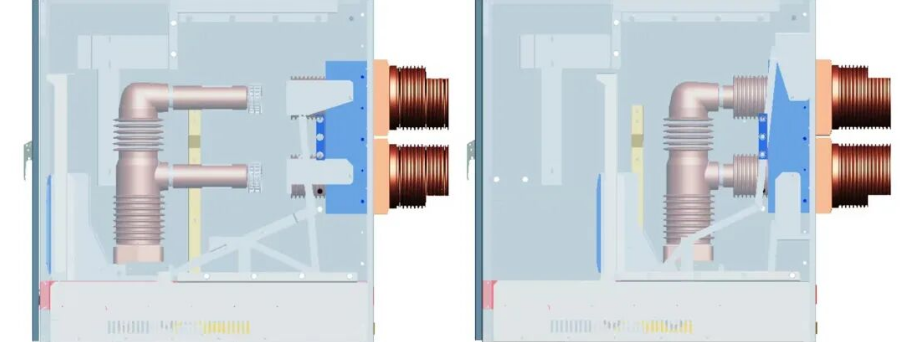

小型化开关柜符合北美当地客户要求，和EATON、SQUARE-D、ABB等主流38kV开关柜尺寸一致。模块化设计，适配性强。翻起式活门，安全距离大。同样采用低压穿心式电流互感器套在触头盒上，方便柜前安装维护。

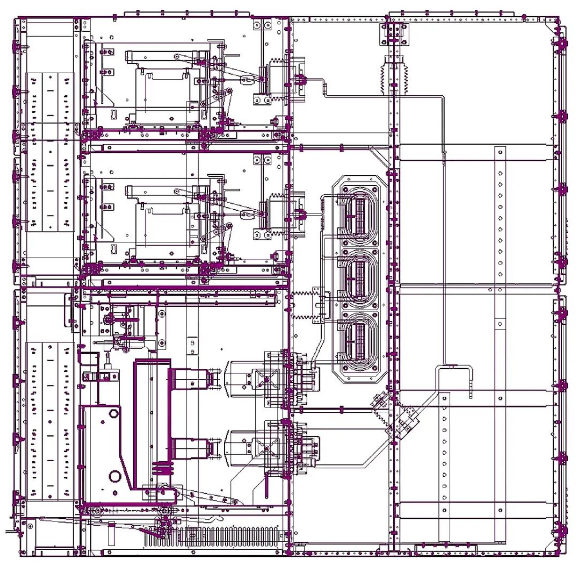

电压互感器手车、熔断器手车、电源互感器手车及其手车隔室完整体系设计，模块化组合，快速实现工程应用。供应链齐全，产品合规。满足IEEE C37.20.6标准G&T接地测试手车，简易型、复杂型生产。完整系统解决方案，满足北美客户需求。
全系列满足IEEE C37.20.2标准美标15/27/38kV开关柜断路器隔室模块，使美标开关柜设计不再困难。燃弧型、非燃弧型、户内NEMA 2型、户外 NEMA 3R型，完整的开关柜解决方案。
