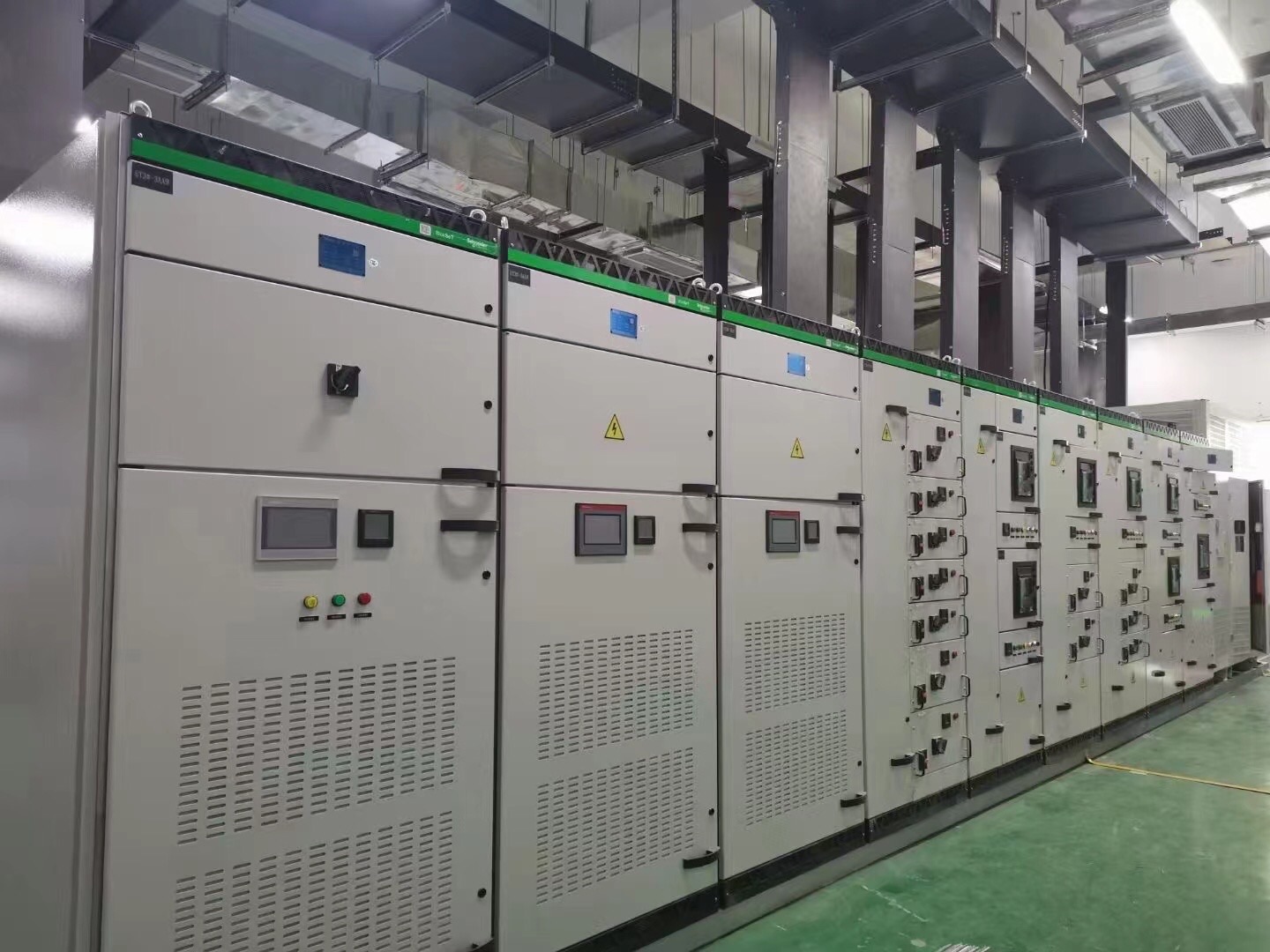

铜排的标准化设计非常重要,还有考虑的就是后期的扩容等要求。非标设计的成本非常高,不仅仅是工程师的人力成本的问题,还有企业产品良性发展的问题。如低压主母线单台开关柜布置,柜间通过连接排连接,表面上增加了铜排和连接数量,但由于在工厂母线连接完整,提高了连接质量,保证了温升不会超标。更重要的是为将来扩容增加开关柜数量提供了极大便利。这一点授权柜做的就比较好,厂家须严格执行。

不论是中压中置柜,还是双层柜,以及大电流的低压开关柜,维护保养时都需要把断路器拿出柜体,分别对断路器手车和开关柜断路器隔室进行检查、润滑及保养。标准中置柜采用高度可微调的转运手车,手车轻,操作简单灵活,对于小电流断路器重量轻的比较适合。

断路器隔室作为美标铠装开关柜的核心模块,包括触头盒,活门及其操动机构,电流互感器,接地触头,导轨,还有安装在隔室上的断路器分合闸辅助开关MOC；安装在隔室上的断路器手车位置辅助开关TOC。15kV 3000/4000A 40kA,宽度36英寸（914mm）,相间距10英寸（254mm）。深度1033mm,高度950mm。

UL891 (UL 50E 3R)/ NEMA 250 3R 试验要求 。在34.5 kPa (5PSI)的压力喷雾下,以高达45°的角度喷水不会产生有害影响试验装置应由至少三个安装在供水管架上的喷头组成,如图5-1所示。喷头应按照图5-2所示的细节建造。外壳应位于喷头的焦点区域,以便最大量的水可能进入外壳。

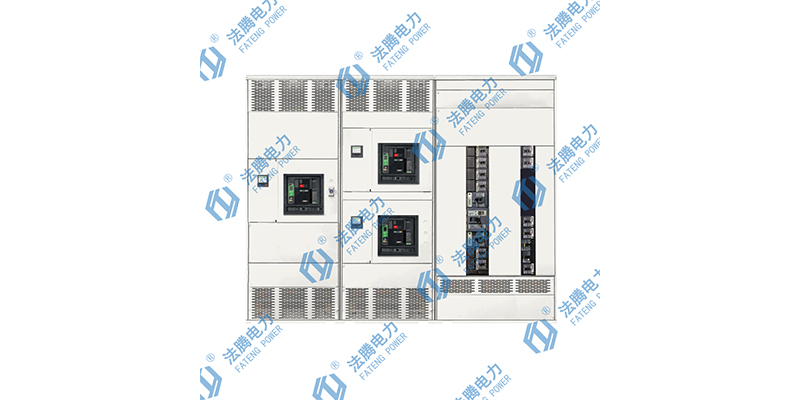

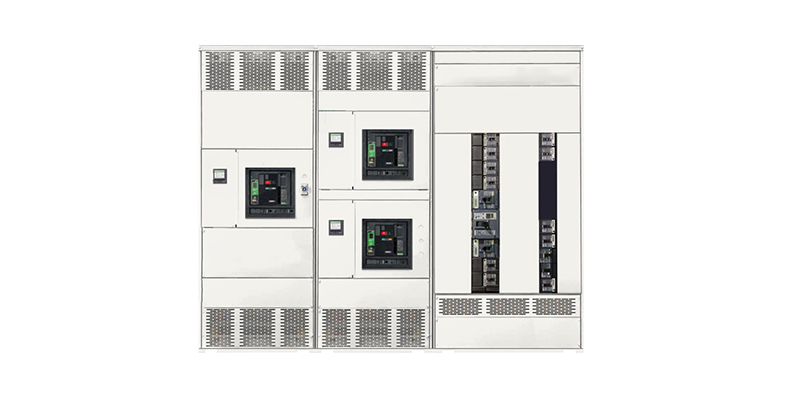

最近,有厂家生产的“美标” 配电盘到美丽国后因为不符合标准被退货 ,虽然厂家也是努力去做,买了高档的威图机柜,三大家公司全套UL认证的断路器等等,但产品的设计结构完全不符合美标要求,根本无法通过认证,无法被客户接受。

美标双层断路器开关柜的隔室设计。传统美标开关柜仪表、保护等安装在断路器隔室门上,前柜深度增加10英寸用于二次回路安装,没有单独的仪表室安装二次控制回路,一般不具备抗内部电弧能力。而内部电弧能力的美标开关柜,一般在上下层隔室之间有一个仪表室,前柜深度不增加。
