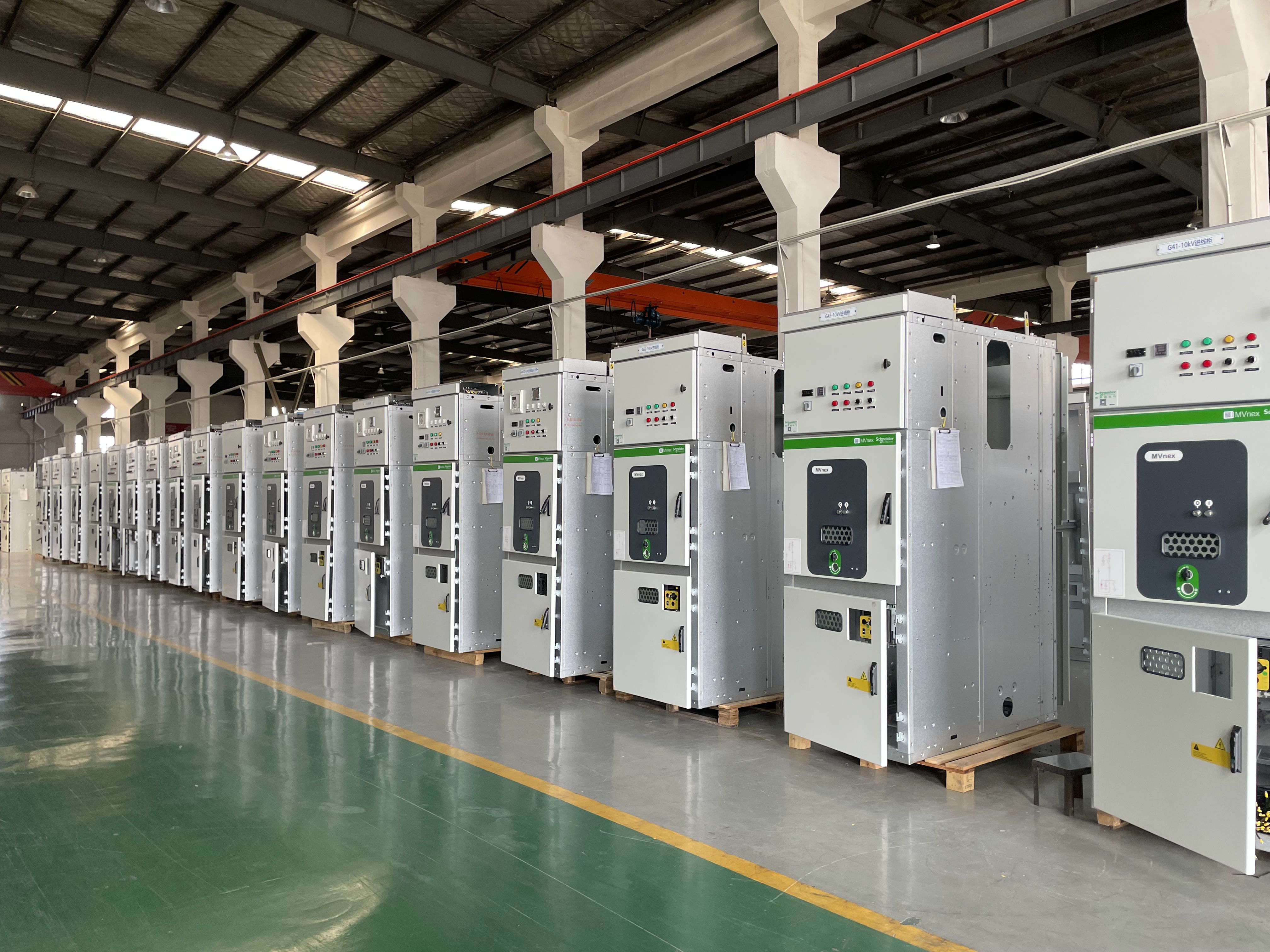

美标中压铠装开关柜,标准电流规格1200、2000、3000、4000A,上下双层断路器手车,母线位于后柜中间部位。上层断路器出线在后柜上部,电缆通过下部垂直通道到上部与铜排连接。下层断路器进出线直接底板进出连接。由于上下双层断路器布置,隔室之间不允许有通风孔,而且美标温升上限比IEC标准低10k,因此铜排使用量大。

美标开关柜的核心在于功能单元隔室,包括断路器隔室,辅助手车隔室等等。IEEE C37.20.2铠装开关柜标准要求所有开关等元件都是抽出式结构,不会使用固定式电压互感器,电源互感器大于15kVA固定安装在后面,前面通过熔断器手车接通和保护。

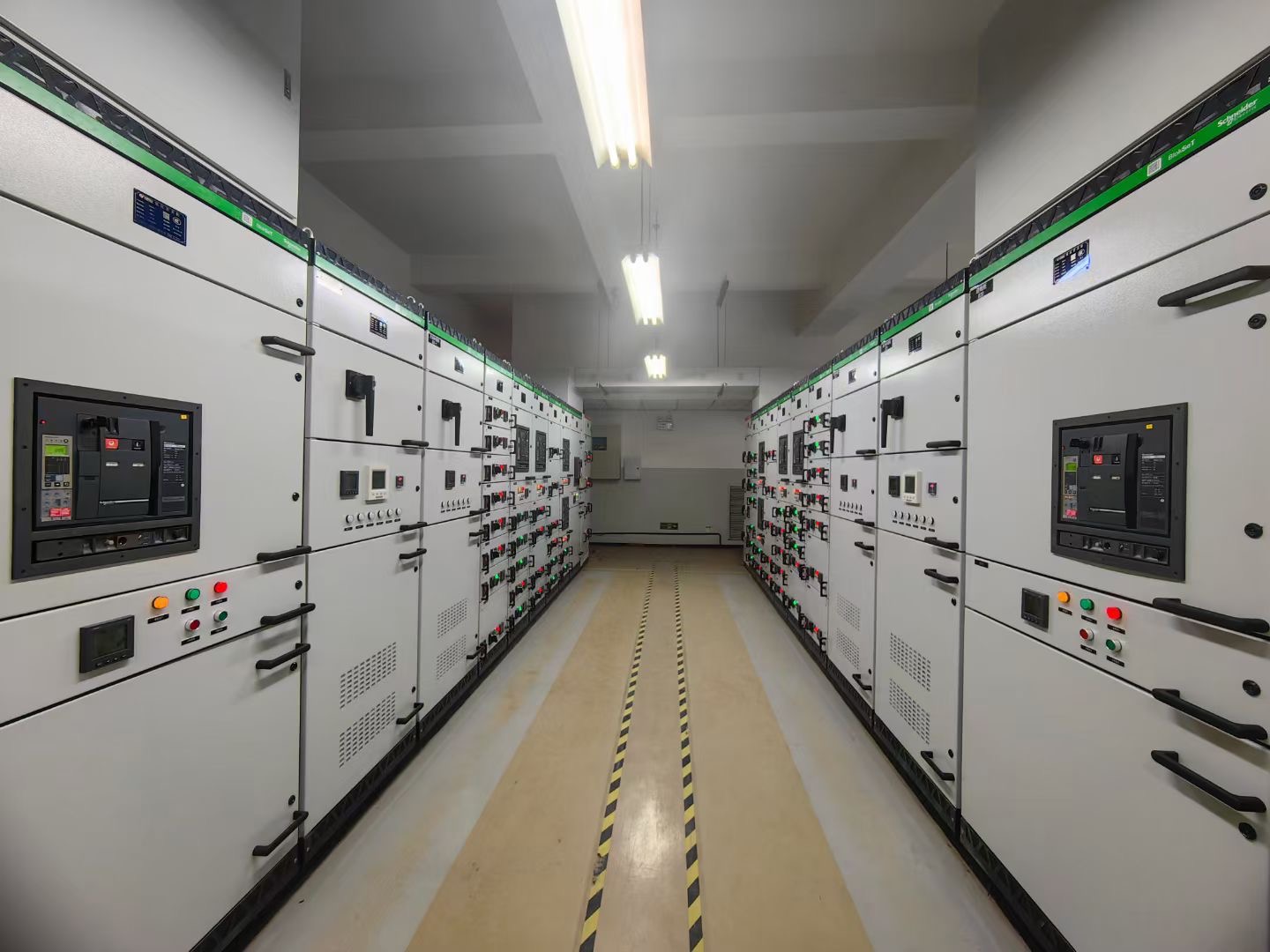

对于授权低压柜,方案图纸齐全,有着完善的设计准则,一般厂家只需工程配置,按照图纸生产即可。对于不同额定电流,铜排规格数量,母线夹选择,以及母线夹数量、间距位置都有明确规定和安装图纸,标准化程度很高。对于功能单元的布置,不同电流规格的进线、母联框架断路器位置、母线连接,不同电流、应用的固定分隔、抽屉的单元模数布置都有定义。

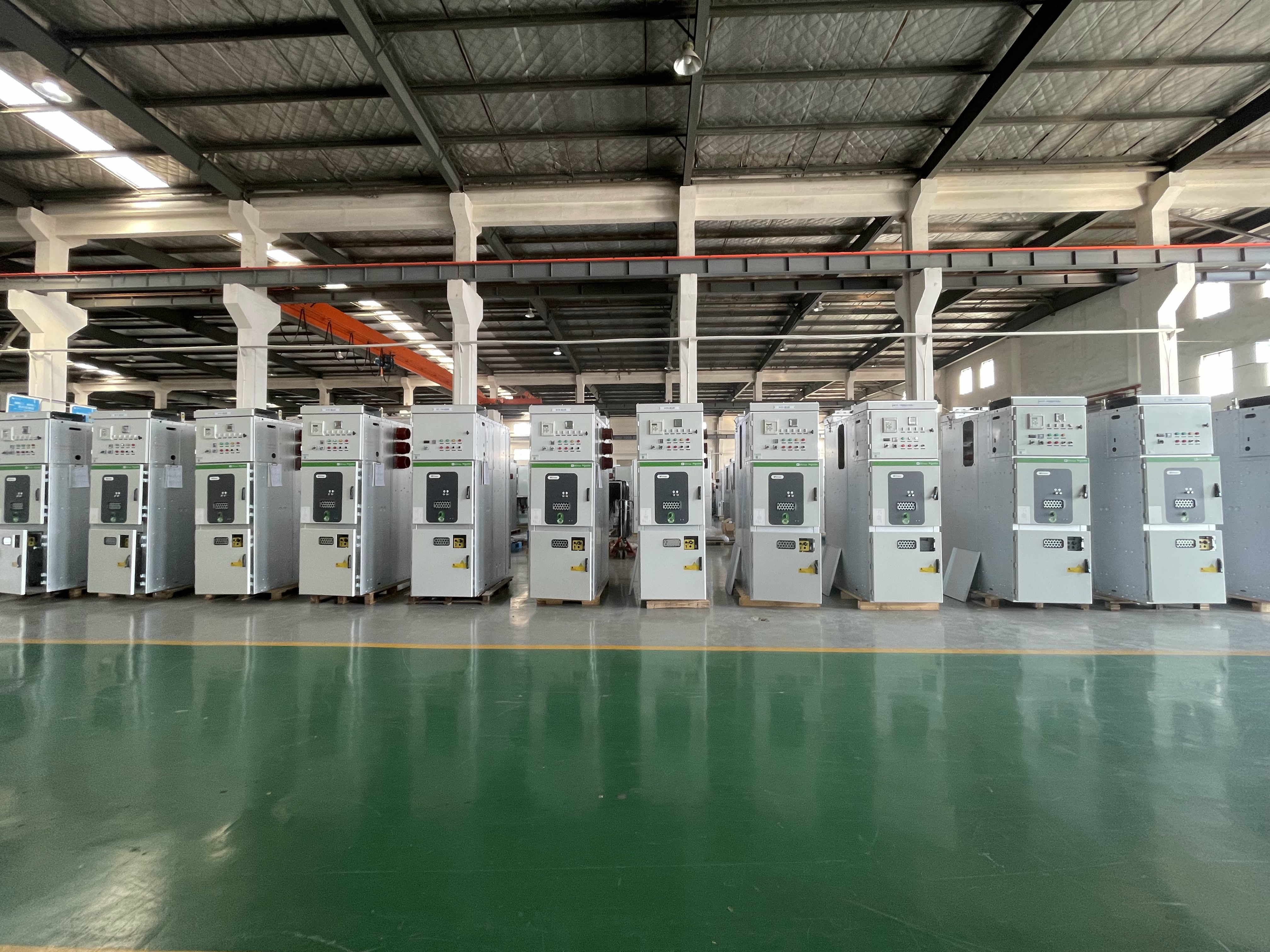

对于柜体结构,由于美标中压开关柜一次方案复杂,加之不同电流、不同开断能力等,不同应用组合很多,不建议像国内中置柜采用整块侧板结构,侧板结构需要根据不同一次布置设计非常多的侧板,不同一次方案需要生成上百种组合,设计、物料号非常多,而且后期工程设计工作量大,生产制造、装配都非常不便。

根据部分行业报告,北美开关柜市场（包括空气绝缘和气体绝缘类型）在全球市场中约占20%-25%的份额。其中,空气绝缘开关柜作为传统主流技术,在北美中压（1kV-35kV）开关柜市场中仍占据重要地位,但具体占比因应用场景不同有所差异。

按照IEEE C37.20.2标准,北美开关柜有户内和户外两种形式,户外又分为带有操作走廊的户外箱式和不带操作走廊的户外开关柜。带走廊的户外开关柜基本和国内预制仓式结构相近,户内开关柜放在预制仓内,通过压力释放通道可以将内部电弧故障热效应是否到预制仓外部。带有维护通道,还可以安装其他电气设备,配有空调、照明等基础设施,完成安装接线等预制工作出厂。可以整体运输或分体运输现场拼接安装。
